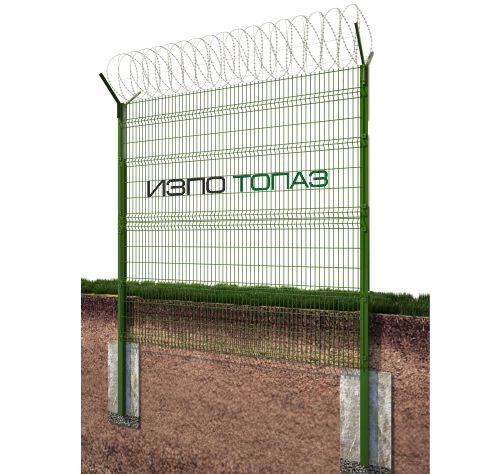

ИНЖЕНЕРНЫЕ ЗАЩИТНЫЕ ПЕРИМЕТРАЛЬНЫЕ ОГРАЖДЕНИЯ (ИЗПО) ТОПАЗ
ИЗПО - инженерные защитные периметральные ограждения. ИЗПО имеют различную конфигурацию, технические параметры и способы установки. ИЗПО состоят из трех частей: основное заполнение секции, козырькового заграждения и противоподкопного устройства, соответственно в состав ИЗПО входят калитки и ворота. Так же, в зависимости от технического задания или проекта, ИЗПО комплектуются кабельными коробами, винтовыми опорами, средствами освещения периметра, ТСО и прочими допами. ИЗПО предназначены для защиты периметра объектов нефтегазодобывающей отрасли, атомной промышленности, государственных границ, промышленных предприятий и других особо важных объектов.
ОСНОВНЫЕ ПАРАМЕТРЫ ИЗПО ТОПАЗ
| Высота ограждения | от 500 до 6000 мм |
| Способы установки | бетонирование, фланцевое соединение, винтовые опоры, монтаж на трубу |
| Защитный козырек | сетчатая панель, СББ, ПББ, КЦ, АКЛ |
| Противоподкопное устройство | сетчатая панель, сетка из арматуры, ПББ |
| Покрытие | горячий цинк (80-110 мкм) и порошково-полимерное |
| Цвет | любой по каталогу цветов RAL К7 |
ОБОЗНАЧЕНИЕ ЭЛЕМЕНТОВ В ИЗПО ТОПАЗ
|
1. Тип основного заполнения секции ограждения: 1 - сетчатая панель «Топаз»; 2 - СББ; 3 - ПББ; 4 - ПКЛЗ; 5 - КЦ; 6 - АКЛ; 7 - профилированный лист; 2. Высота ограждения в дм. 3. Параметр основного заполнения ограждения: - для сетчатой панели - размеры ячейки, диаметр прутка; - для СББи ПББ - диаметр спирали, количество изделий в ограждении; - для ПКЛЗ - размер ячейки; - для КЦ и АКЛ - количество нитей, шт.; - для профлиста - наименование; 4. Тип основания: 1 - заделка в бетон; 2 - на фланце; 3 - забивная труба; 4 -мобильный барьер; 5 - винтовая опора. 5. Тип стойки: 1 - труба профильная оц. 60х60х2; 2 - труба профильная оц. 80х80х2; 3 - труба профильная оц. 60х40х2; 4 - труба профильная оц. 60х60х4; 5 - круг; 6 - круглая труба 7 - труба профильная оц. 80х80х3; 8 - труба профильная оц. 80х80х4. |
6. Тип козырькового заграждения: 6.1 Тип кронштейна: 0 - без кронштейна; 1 - I-образный кронштейн (прямой); 2 - Г-образный кронштейн; 3 - Y-образный кронштейн. 6.2 Тип заполнения козырька: 1 - сетчатая панель «Топаз»; 2 - СББ; 3 - ПББ; 4 - КЦ; 5 - АКЛ. 6.3 Размер заполнения (высота козырька): 4 - 400; 5 - 500; 6 - 600; 7 - 750; 8 - 900; 9 - 950. 7.Тип противоподкопа: 0 - без противоподкопа; 1 - заглубление основного ограждения на 300 мм; 2 - заглубление основного ограждения на 500 мм; 3 - сварная сетка из круга диаметром 16 мм на глубину 300 мм; 4 - сварная сетка из круга диаметром 16 мм на глубину 400 мм; 5 - сварная сетка из круга диаметром 16 мм на глубину 500 мм; 6 - сетчатая панель высотой 430 мм; 7 - сетчатая панель высотой 530 мм; 8.Обозначение окраски: 0 - без покрытия; 1 - порошково-полимерная, цвет по каталогу RAL K7; 2 - горячий цинк; Ширина одной секции ограждения в дм. |
Пример расшифровки обозначения ИЗПО:
ИЗПО 120.200/50/5.11.326.51-25 00 - основное заполнение- сетчатая панель, высота ограждения 2 метра, ячейка 50х200, диаметр прутка 5 мм, заделка в бетон, стойка - труба оц. 60х60х2 мм, козырек Y-образный, заполнение СББ 600, противоподкоп - сварная сетка из круга 16 мм, глубиной 500 мм, покрытие порошково-полимерное, ширина секции заграждения 2,5 метра. Пример расшифровки обозначения ИЗПО: ИЗПО 120.200/50/5.11.326.51-25 00 - основное заполнение - сетчатая панель, высота ограждения 2 метра, ячейка 50х200, диаметр прутка 5 мм, заделка в бетон, стойка - труба оц. 60х60х2 мм, козырек Y-образный, заполнение СББ 600, противоподкоп - сварная сетка из круга 16 мм, глубиной 500 мм, покрытие порошково-полимерное, ширина секции заграждения 2,5 метра.

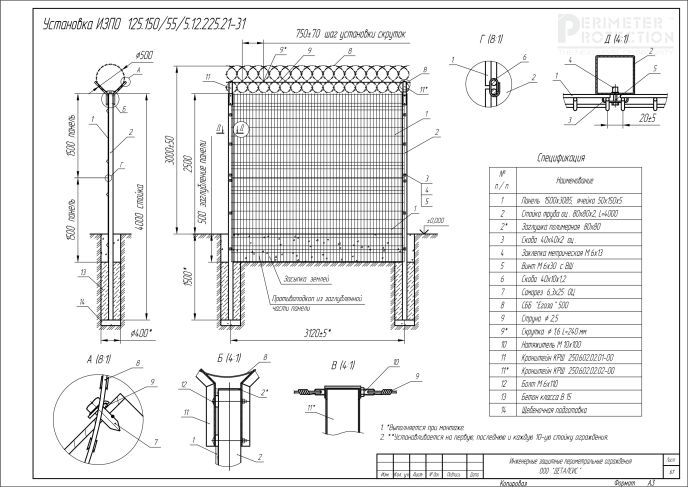

ЧЕРТЕЖ ТЕХНИЧЕСКОГО РЕШЕНИЯ ИЗПО
Смотреть весь альбом технических решенийИЗПО

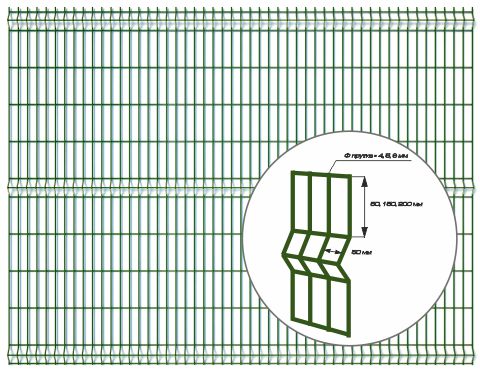

ПАРАМЕТРЫ СЕТЧАТОЙ ПАНЕЛИ В ИЗПО
ЗАЩИТНОЕ ПОКРЫТИЕ СЕТЧАТОЙ ПАНЕЛИ
ЗАЩИТНОЕ ПОКРЫТИЕ СТОЙКИ ОГРАЖДЕНИЯ
Типовые виды установки стоек ограждения (фундаменты)
 |
 |
 |
 |
 |
 |
| Бетонирование стоек | Установка стоек с фланцем на готовый фундамент (крепление анкерами) | Установка стоек с фланцем на винтовую или лопастную сваю (крепление болтами) | Установка стоек на трубу (при помощи сварки) | Установка стоек на трубу (при помощи сварки) | Установка стоек на заранее установленную забивную сваю |

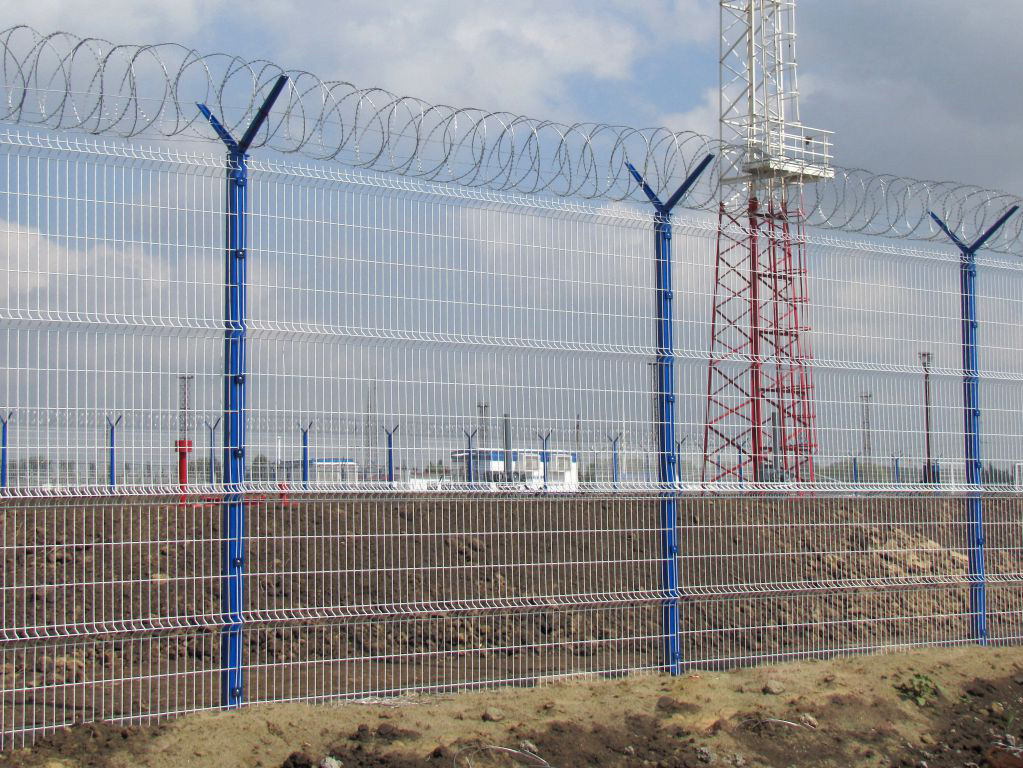

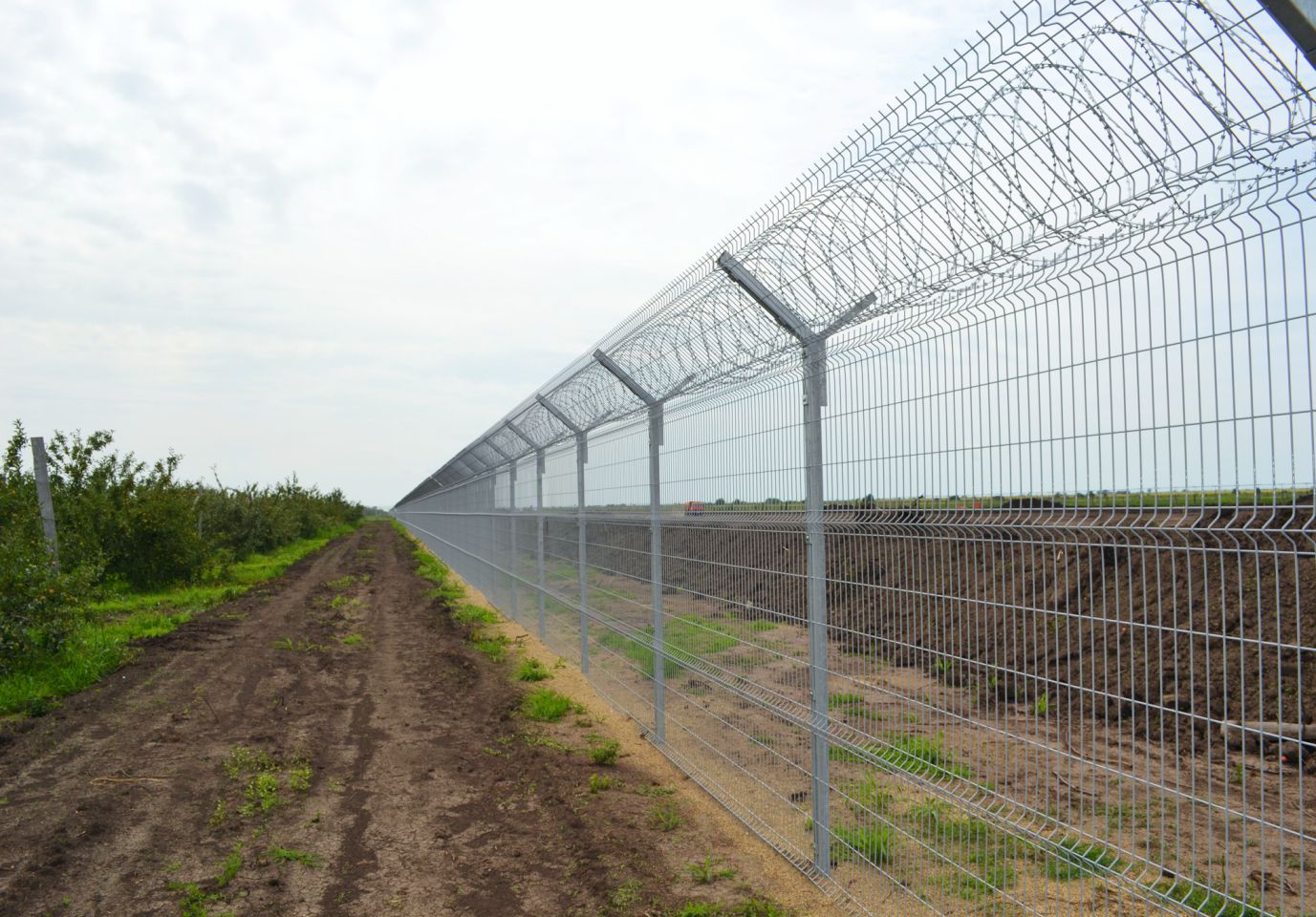

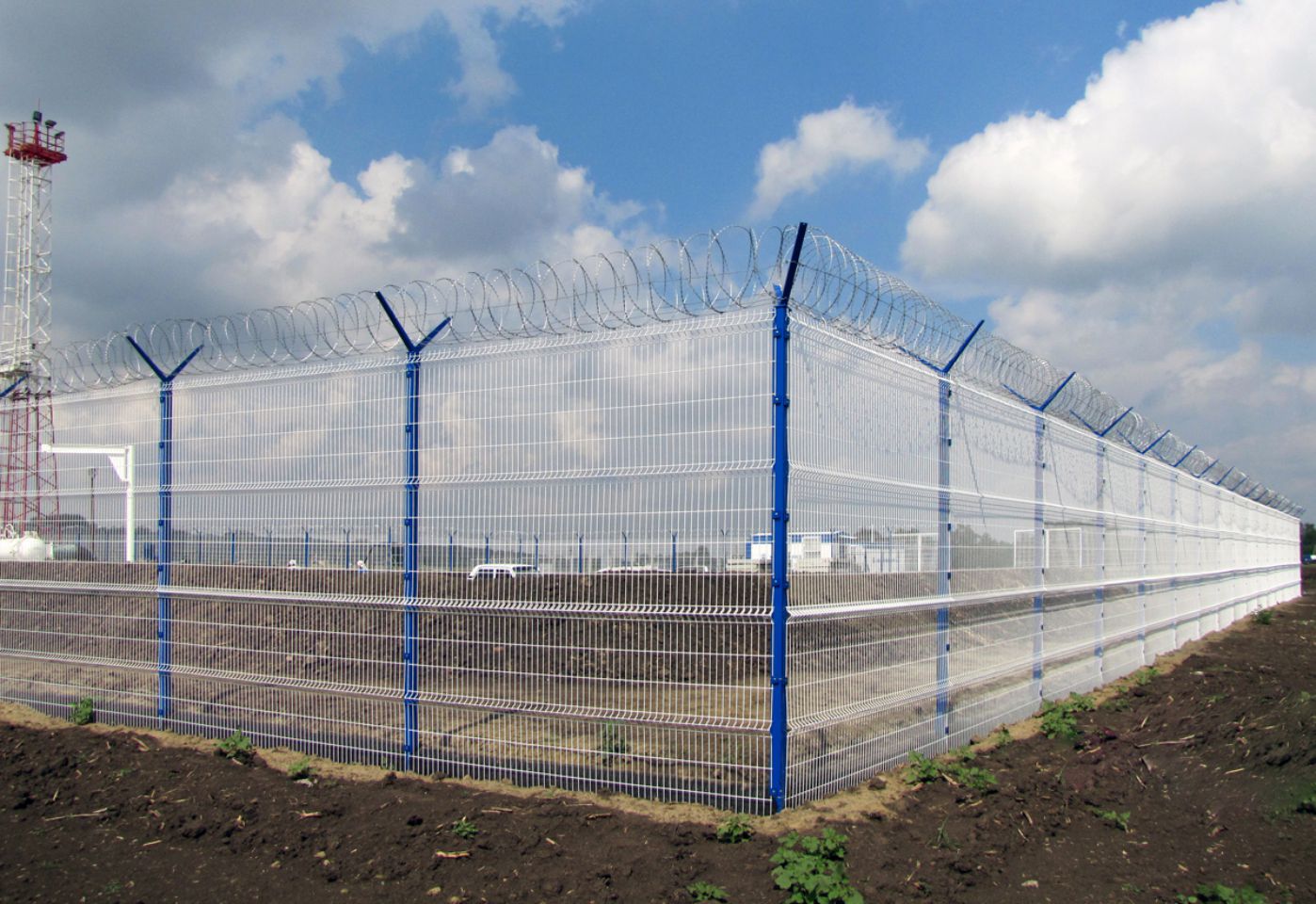

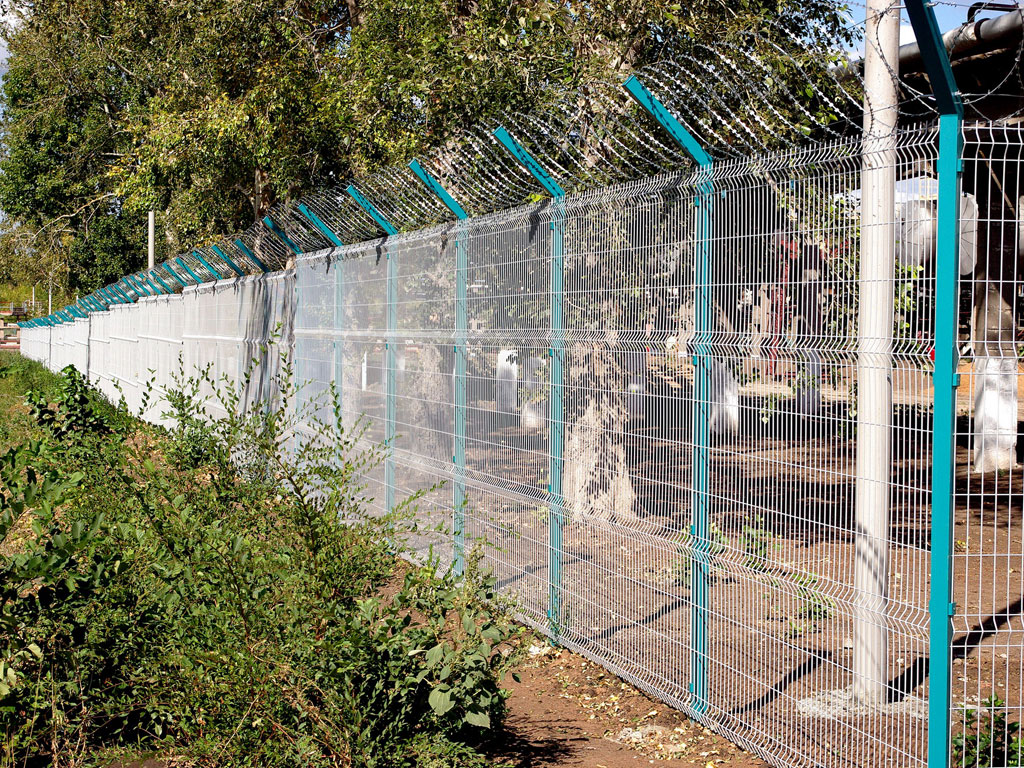

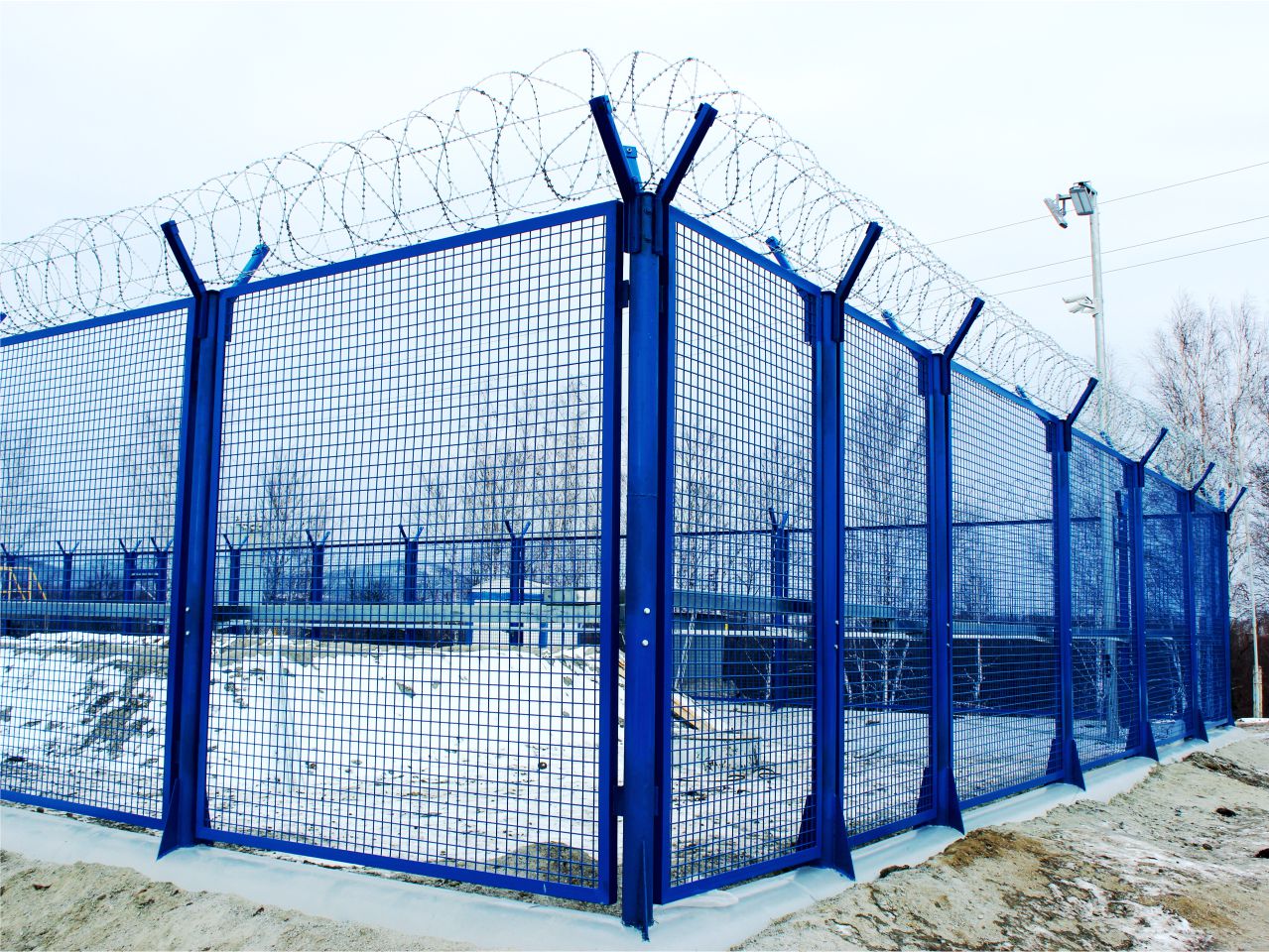

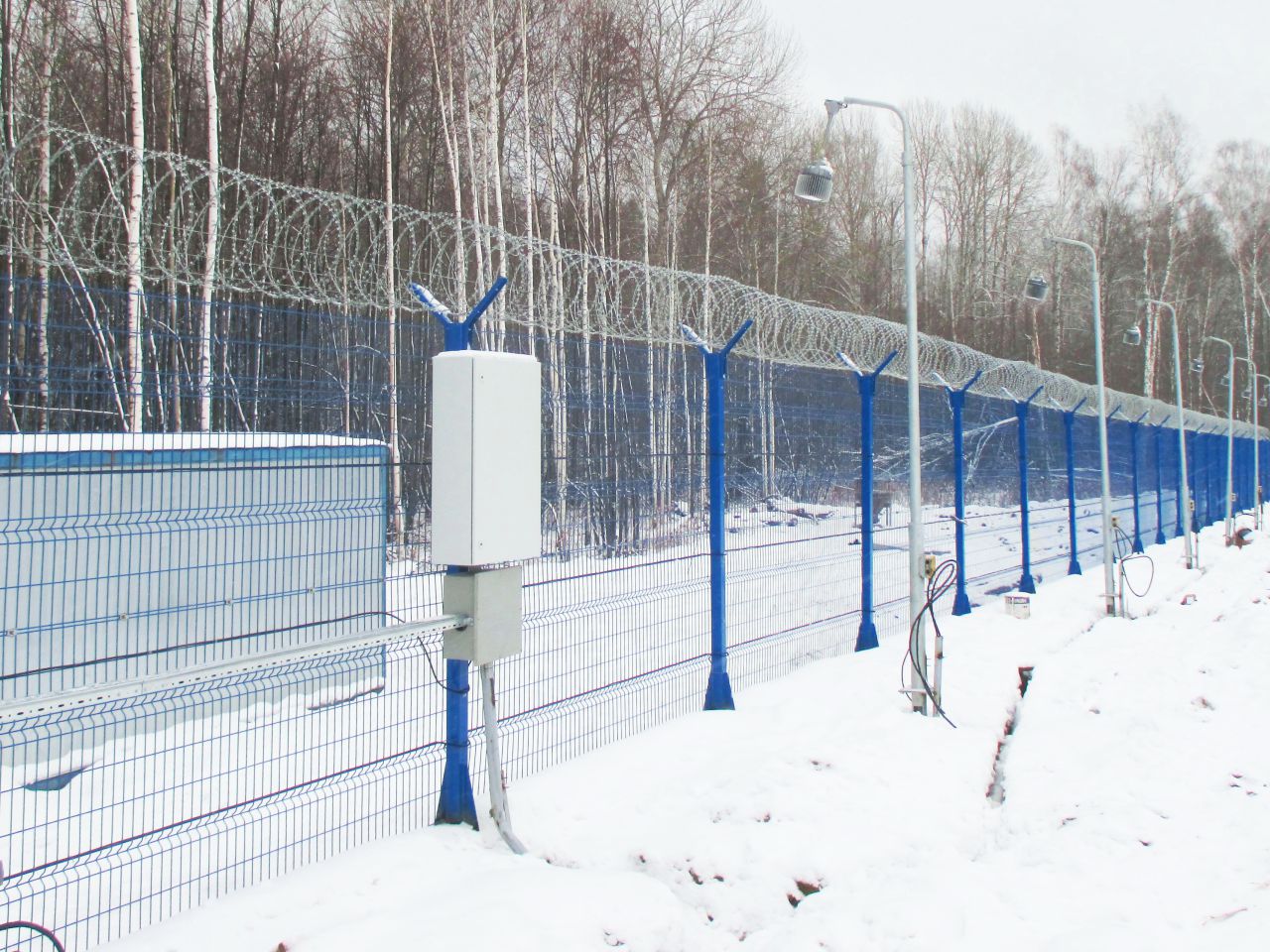

ПРИМЕРЫ ИСПОЛНЕНИЯ
Для подробной консультации, Вы можете связаться с нами по телефонам: +7 (3513) 25-51-85, +7 (3513) 53-80-87
или
заказать звонок на ваш телефон
ОГРАЖДЕНИЕ ИЗПО
Инженерное защитное периметральное ограждение сокращенно ИЗПО состоит из комплектующих, которые зашифрованы в номере ИЗПО, например ИЗПО 123.150/50/5.11.326.51-25 00. Комплектация ИЗПО расшифровывается по таблице обозначений ИЗПО. Таким образом проектировщик может конфигурировать требуемое по техническому заданию ограждение и обозначить его шифром ИЗПО в одну строку.
ОГРАЖДЕНИЕ МАХАОН АНАЛОГ
Технические возможности оборудования позволяют произвести аналоги ограждений Махаон-стандарт, Махаон-С150, Махаон 4, Махаон 5, Махаон-ВМ, Махаон-МС и Махаон-МП.
Аналог ограждения Махаон-стандарт, представляет собой металлическую сетчатую панель с ячейкой 50х200 мм, толщиной прутка 5 мм, стойки ограждения под бетонирование.
Аналог ограждения Махаон-С150, представляет собой металлическую сетчатую панель с ячейкой 50х150 мм, толщиной прутка 5 мм, стойки ограждения под бетонирование или на фланцевом основании.
Аналог ограждения Махаон 4, представляет собой металлическую сетчатую панель с ячейкой 50х200 мм, толщиной прутка 4 мм, стойки ограждения под бетонирование или на фланцевом основании.
Аналог ограждения Махаон 5, представляет собой металлическую сетчатую панель с ячейкой 50х200 мм, толщиной прутка 5 мм, высота ограждения над уровнем грунта не менее 5 метров, стойки ограждения под бетонирование.
Аналог ограждения Махаон-МП, представляет собой металлическую сетчатую панель с ячейкой 50х200 мм, толщиной прутка 5 мм, сетчатая панель усилена плоским барьером безопасности, стойки ограждения под бетонирование или на фланцевом основании.
Аналог ограждения Махаон-МС, представляет собой металлическую сетчатую панель с ячейкой 50х200 мм, толщиной прутка 5 мм, сетчатая панель усилена спиральным барьером безопасности, стойки ограждения под бетонирование или на фланцевом основании.
Аналог ограждения Махаон-ВМ, представляет собой ограждение аналог Махаон-стандарт, стойки ограждения на фланцевом основании.
