АНТИВАНДАЛЬНЫЙ ШЛАГБАУМ ДЕТАЛСИС

Антивандальный шлагбаум откатного типа «ДЕТАЛСИС» разработан для контроля доступа транспортных средств. Конструкция шлагбаума состоит из металлической стрелы, которая выполнена из профиля 60х40х2, металлического корпуса с приводом и блоком управления. На стреле расположены светоотражающие элементы. Антивандальный шлагбаум «ДЕТАЛСИС» устойчив к внешним механическим воздействиям и климатическим условиям на территории РФ. Данный шлагбаум имеет повышенную скорость открытия/закрытия. Шлагбаум применяется на автопарковках, въездах во дворы и на промышленные предприятия, школы, детские сады и другие объекты, требующие системы контроля доступа транспортных средств.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АНТИВАНДАЛЬНОГО ШЛАГБАУМА ДЕТАЛСИС

Длина стрелы (проезда) 3000, 3500, 4000, 4500, 5000, 5500, 6000 мм
Высота (тумбы/до стрелы) 1200/850 мм
Температурный режим работы от -35/-50 до +50 °C
Двигатель AN-Motors ASL500 / Nice RB400
Потребляемая мощность 250 Вт
Питание 230 В/50 Гц
Максимальный крутящийся момент 20 Нм
Интенсивность использования 35%
Степень защиты IP 64
Скорость открытия/закрытия стрелы 8-17 сек.
Обнаружение препятствий беспроводные/проводные фотоэлементы
Ручное (аварийное) открытие/закрытие есть
Защитное покрытие порошково-полимерная краска
Цвет* (стандартные цвета) оранжевый/белый

*в соответствии с требованиями Заказчика возможно покрасить в любые цвета по каталогу RAL К7

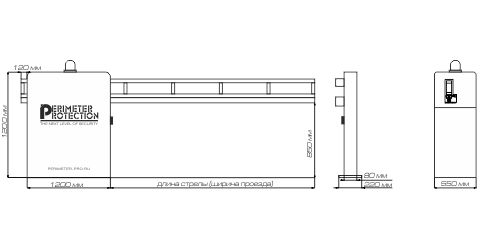

ГАБАРИТНЫЕ РАЗМЕРЫ АНТИВАНДАЛЬНЫХ ШЛАГБАУМОВ (Высота Ширина Длина)

ШАО-3000 1200х550х4320 мм
ШАО-3500 1200х550х4820 мм
ШАО-4000 1200х550х5320 мм
ШАО-4500 1200х550х5820 мм
ШАО-5000 1200х550х6320 мм
ШАО-5500 1200х550х6820 мм
ШАО-6000 1200х550х7320 мм

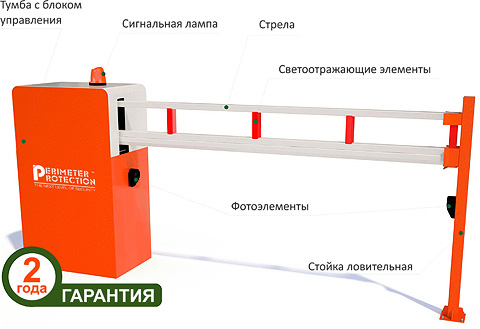

В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ ВХОДИТ

Тумба с блоком управления и электроприводом 1 шт.
Стрела металлическая с зубчатой рейкой 1 шт.

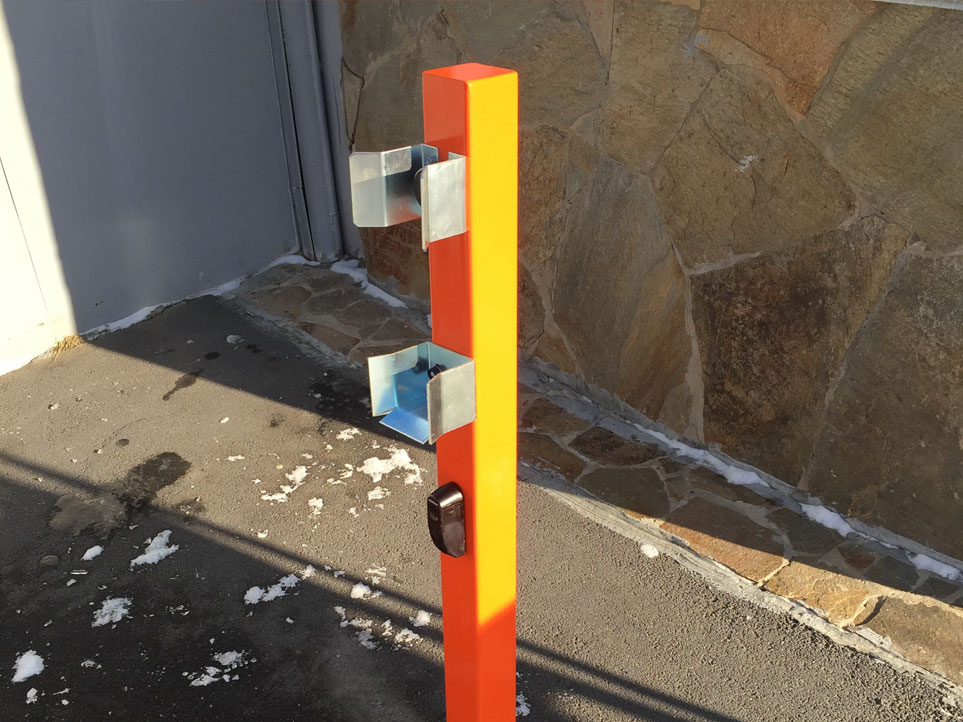

Стойка ловительная 1 шт.
Фотоэлементы безопасности 2 шт.
Лампа сигнальная 1 шт.
Пульт дистанционного управления 1 шт.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

- подогрев электропривода (увеличивает диапазон работы до -50 °C);
- светофор TRAFFICLIGHT-LED (зеленый+красный);
- GSM-модуль (управление шлагбаумом с помощью сотового телефона, до 2000 тел. номеров);
- кнопка накладная для монтажа на стационарный пульт управления в КПП;
- дополнительный пульт дистанционного управления (AN-Motors - до 20 шт. / Nice - до 1000 шт.);
- блок для увеличения количества пультов до 680 шт. (для комплекта AN-Motors);
- система открытия прокси картой (до 2000 прокси карт);
- диспетчеризация шлагбаума;
- бесшумный комплект откатной системы.


ВАРИАНТЫ МОНТАЖА

1. Монтаж анкерами на заранее подготовленную бетонную подушку. 2. Монтаж на заранее установленные армокаркасы. 3. Монтаж на винтовые или лопастные сваи.

ВАЖНО ЗНАТЬ

При монтаже шлагбаумов в городской инфраструктуре, необходимо обязательно согласовать данную установку шлагбаума с экстренными службами (Скорая помощь, МЧС, МВД).

УПАКОВКА И ПОГРУЗКА ШЛАГБАУМА

Вид упаковки тумбы пенопласт, стрейч-пленка
Вид упаковки стрелы картон, стрейч-пленка
Вид упаковки стойки ловительной картон, стрейч-пленка
Вид погрузки любой

ВИДЕО РАБОТЫ ОТКАТНОГО АНТИВАНДАЛЬНОГО ШЛАГБАУМА

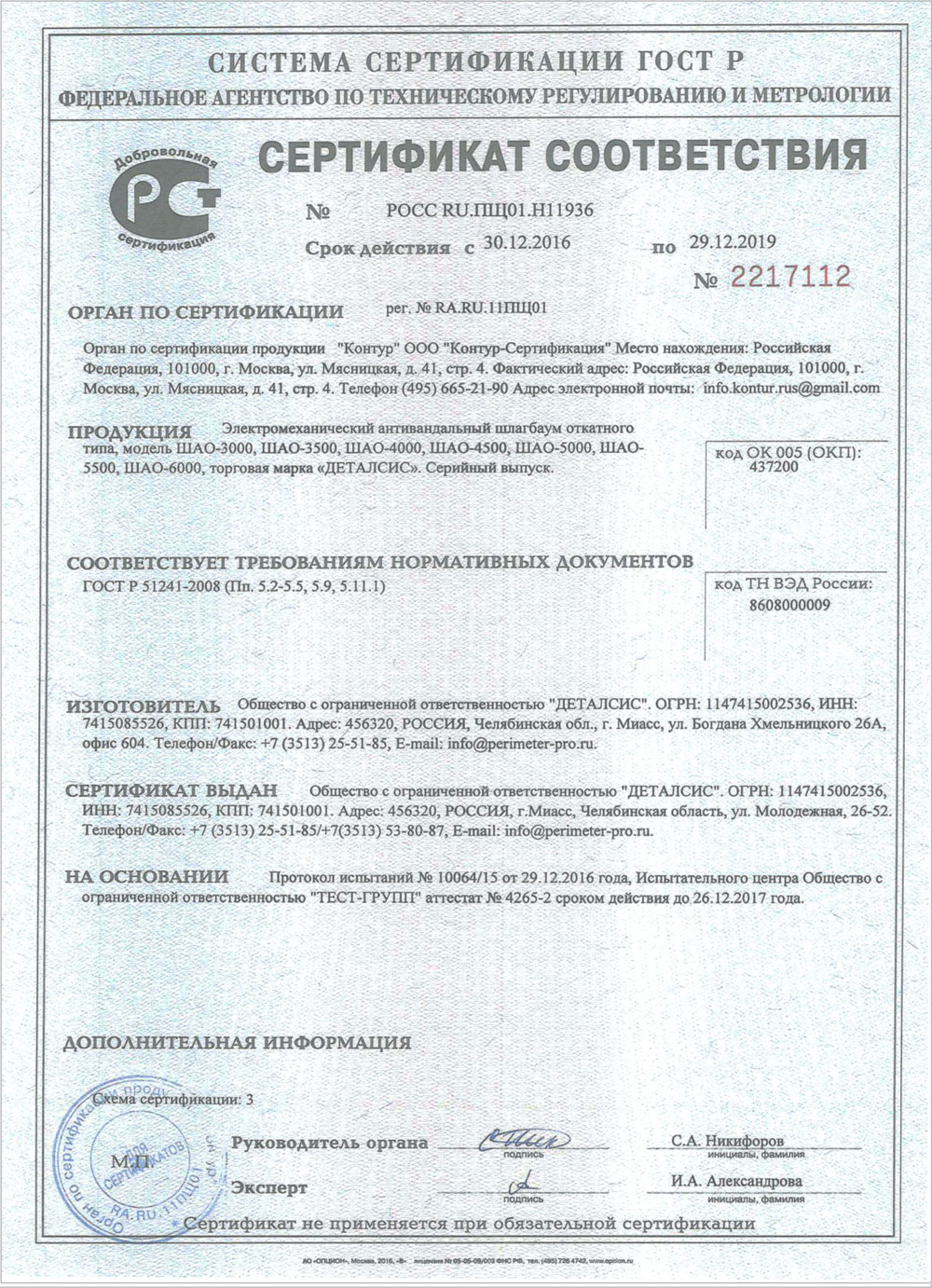

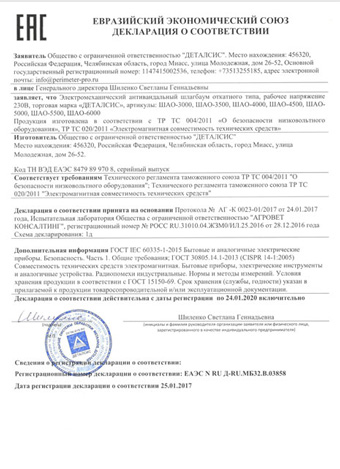

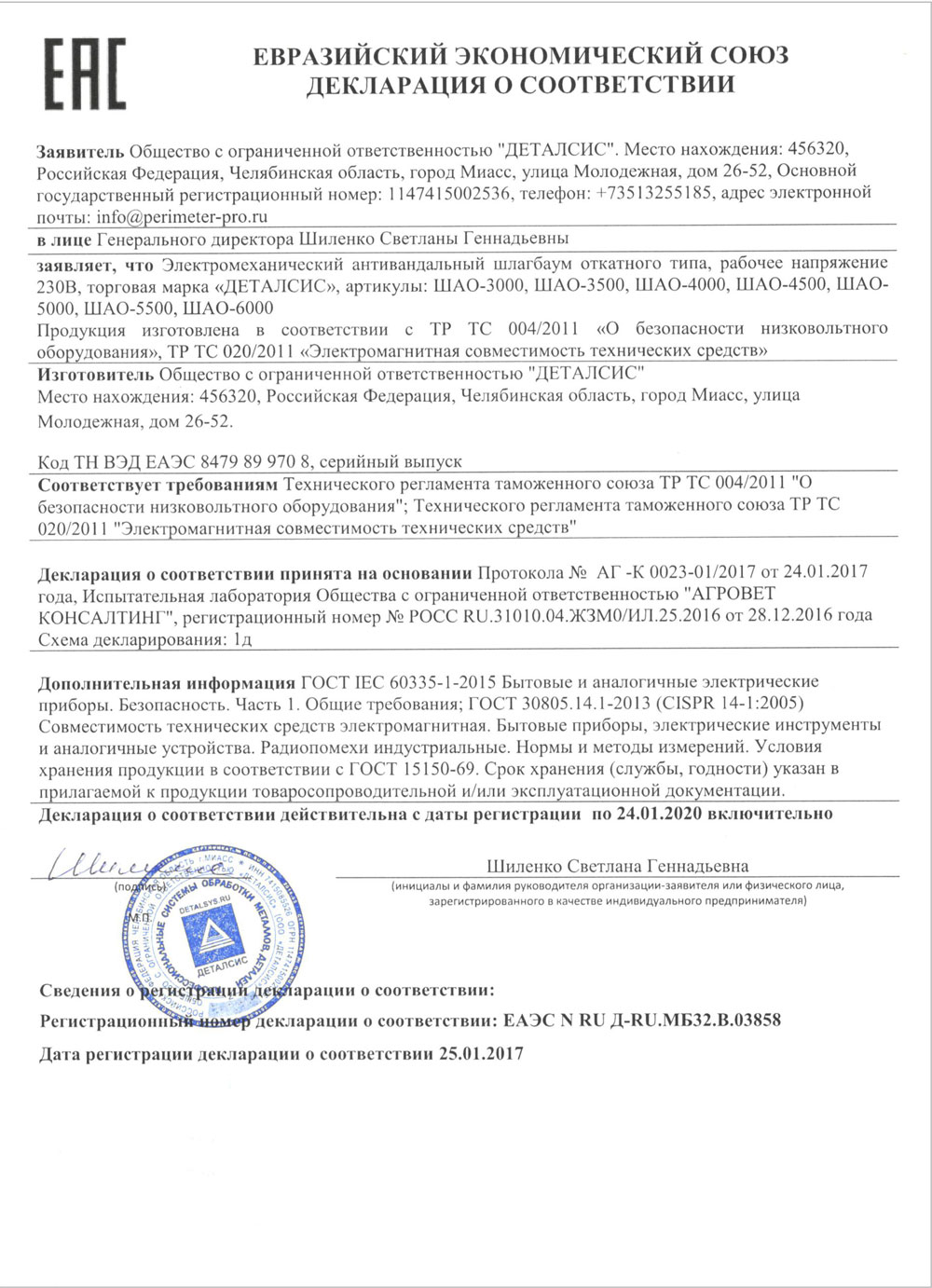

СЕРТИФИКАТ И ДЕКЛАРАЦИЯ

АНТИВАНДАЛЬНЫЙ ШЛАГБАУМ

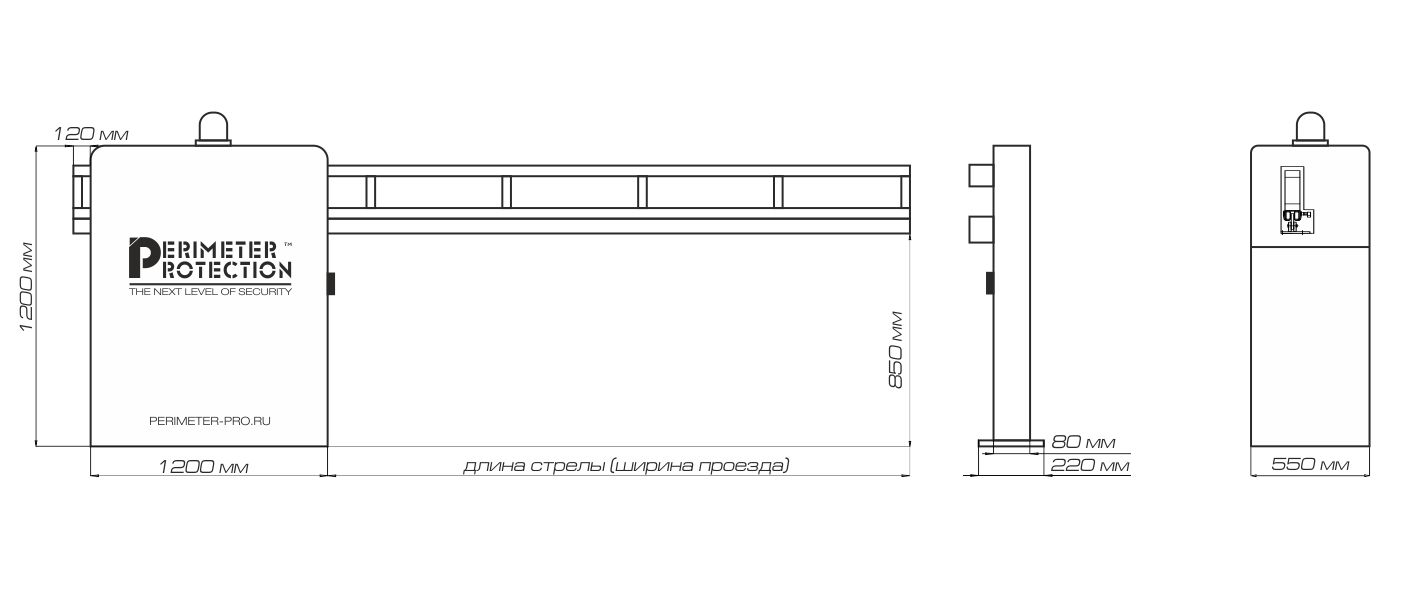

ГАБАРИТНЫЕ РАЗМЕРЫ ШЛАГБАУМА

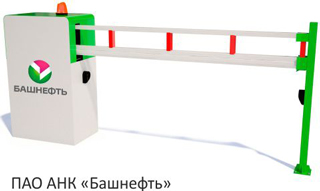

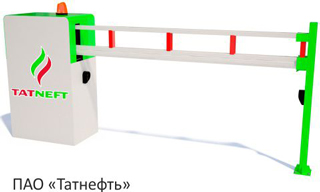

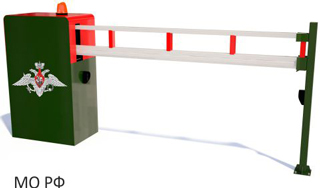

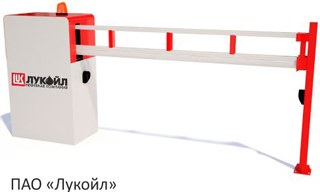

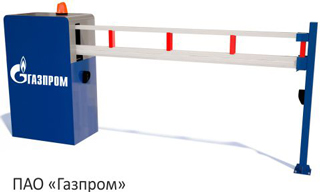

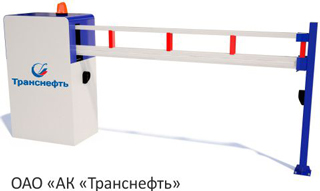

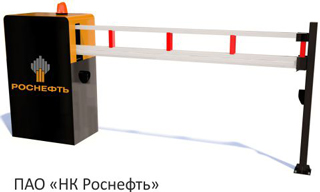

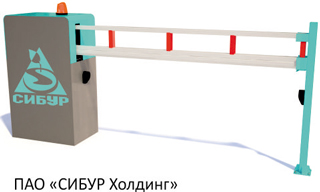

ПРИМЕРЫ КОРПОРАТИВНОЙ РАСКРАСКИ

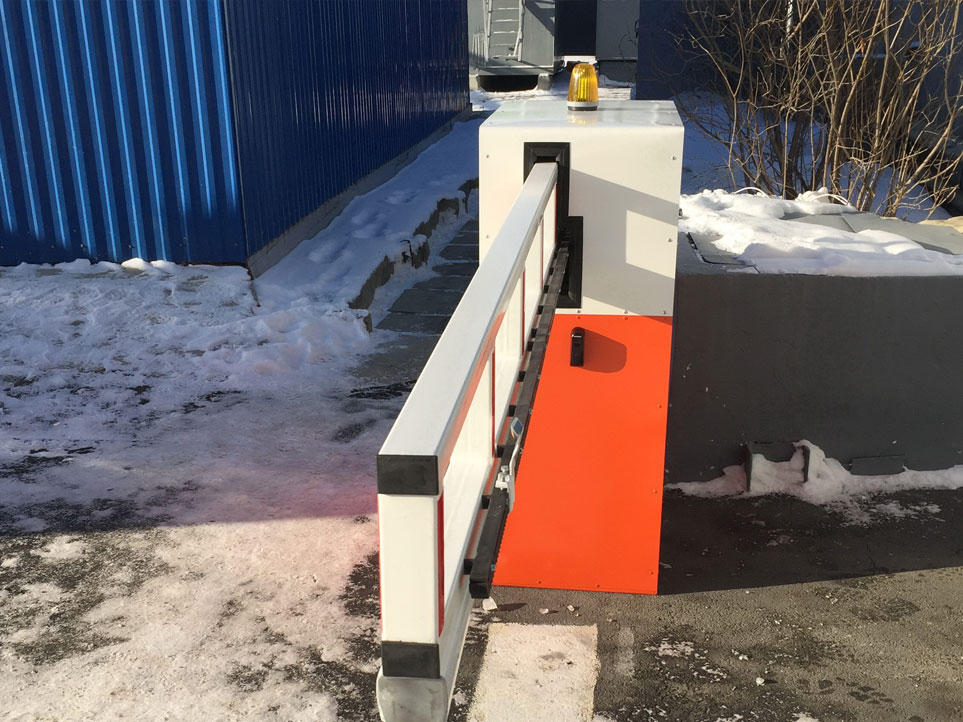

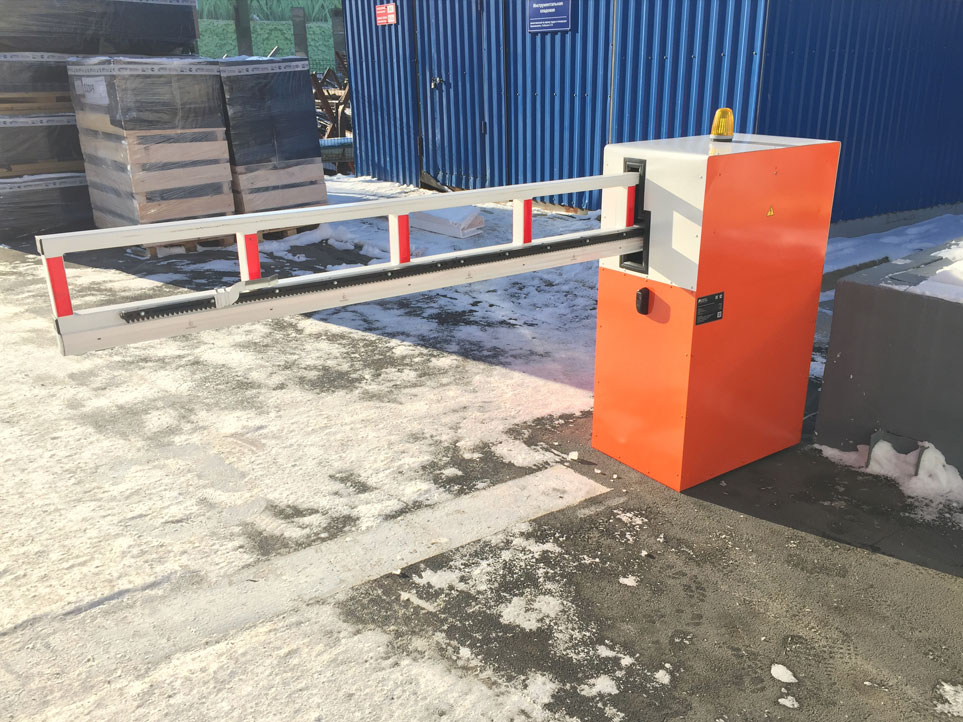

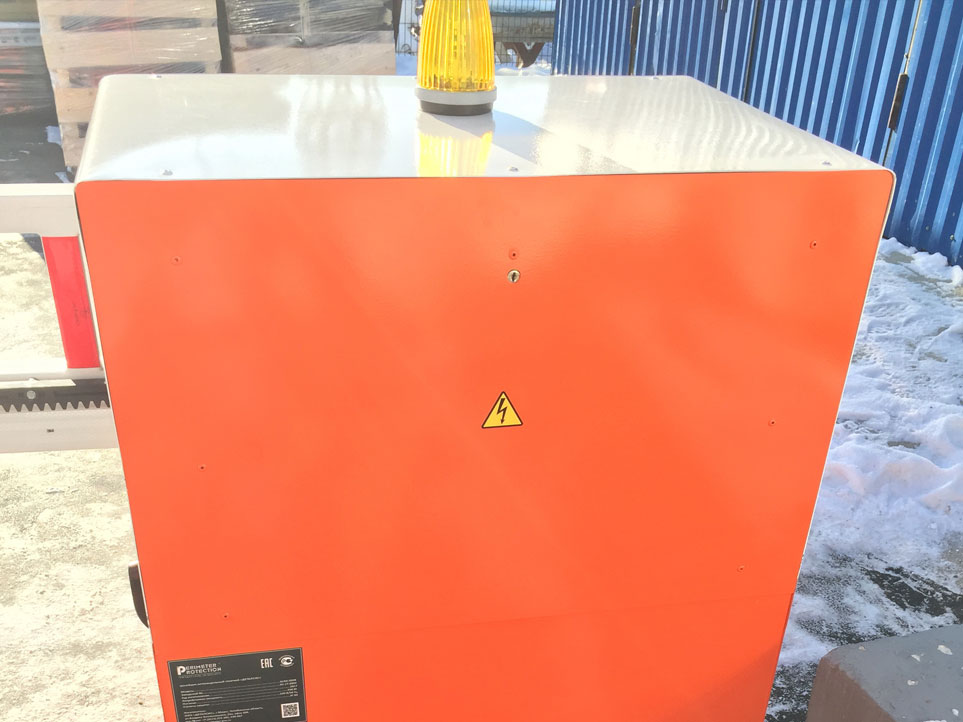

ПРИМЕРЫ ИСПОЛНЕНИЯ




Для подробной консультации, Вы можете связаться с нами по телефонам: +7 (3513) 53-80-87, +7 (3513) 25-51-85

или

заказать звонок на ваш телефон



ОТКАТНОЙ АНТИВАНДАЛЬНЫЙ ШЛАГБАУМ

Антивандальные шлагбаумы в основном предназначены для контроля доступа транспортных средств на частные территории, дворы, садовые кооперативы, то есть там, где высока вероятность повреждения шлагбаума. Преимуществом антивандального шлагбаума является высокая степень защиты от внешних воздействий (человеческий фактор), природных воздействий, механических воздействий транспортных средств, металлическую стрелу откатного антивандального шлагбаума не возможно согнуть или переломить. Антивандальные шлагбаумы ДЕТАЛСИС при необходимости комплектуются системой обогрева, что дает возможность использовать их в районах крайнего севера.

Автоматический антивандальный шлагбаум прост в установке и настройке, комплектуется различными приводами. Основные различия: скорость открытия, интенсивность (частота открытия/закрытия шлагбаума). Антивандальным шлагбаумом откатного типа ДЕТАЛСИС возможно управлять несколькими способами: с мобильного телефона через GSM модуль, прокси-картой, пультом дистанционного управления, стационарной кнопкой, автоматическое открывание шлагбаума при помощи радиометки.



ПРЕИМУЩЕСТВА АНТИВАНДАЛЬНЫХ ШЛАГБАУМОВ

Широкую популярность среди пользователей антивандальные шлагбаумы приобрели благодаря следующим характеристикам:

- механическая устойчивость антивандальных шлагбаумов против ударов легковых автомобилей и малотоннажных грузовиков. Навесные аналоги неспособны выполнять эту функцию, поскольку рассчитаны преимущественно на психологический эффект. Их стрела выступает не более чем зрительным препятствием, но остановить движущийся транспорт не в состоянии.

- высокая надежность всех узлов откатного антивандального шлагбаума.

- возможности перевода автоматики на ручной режим управления (в случае отсутствия электроэнергии).

Таким образом, установка антивандального шлагбаума откатного типа - это оптимальное решение для надежного перекрытия проездов на частные и охраняемые территории.



ПРИНЦИП РАБОТЫ АНТИВАНДАЛЬНОГО ШЛАГБАУМА

Антивандальный шлагбаум устроен и работает по принципу откатных ворот консольного типа. Отличие между ними в том, что привод антивандального шлагбаума находится в тумбе, тем самым тумба антивандального шлагбаума дополнительно обеспечивает защиту от механических и погодных воздействий на электропривод шлагбаума. Балка приваривается к стреле на которую устанавливается зубчатая рейка, далее стрела в сборе устанавливается на ролики смонтированные внутри тумбы. Сам антивандальный шлагбаум крепится на заранее подготовленный фундамент (бетонное основание) анкерами через отверстия в фланцах на основании внутри тумбы, либо соединяется болтами с ответными фланцами заранее установленных винтовых свай. Такой способ установки антивандального шлагбаума не позволит произвести несанкционированный демонтаж без специального оборудования.
