Металлические ограждения Топаз для объектов ТЭК ячейка 50х50 мм в рамке из уголка

В соответствии с проектными решениями по ограждению объектов нефтяной и газодобывающей отрасли, предприятие производит и включило в ассортимент стандартно выпускаемой продукции сетчатые панели с ячейкой 50х50 мм из прутка диаметром 5 мм в рамке из металлического уголка 50х50х5 мм, а так же все необходимые элементы для осуществления монтажа данного ограждения на трубу любого диаметра в соответствии с проектом.

Основные параметры металлического ограждения Топаз ТЭК 50х50 в рамке

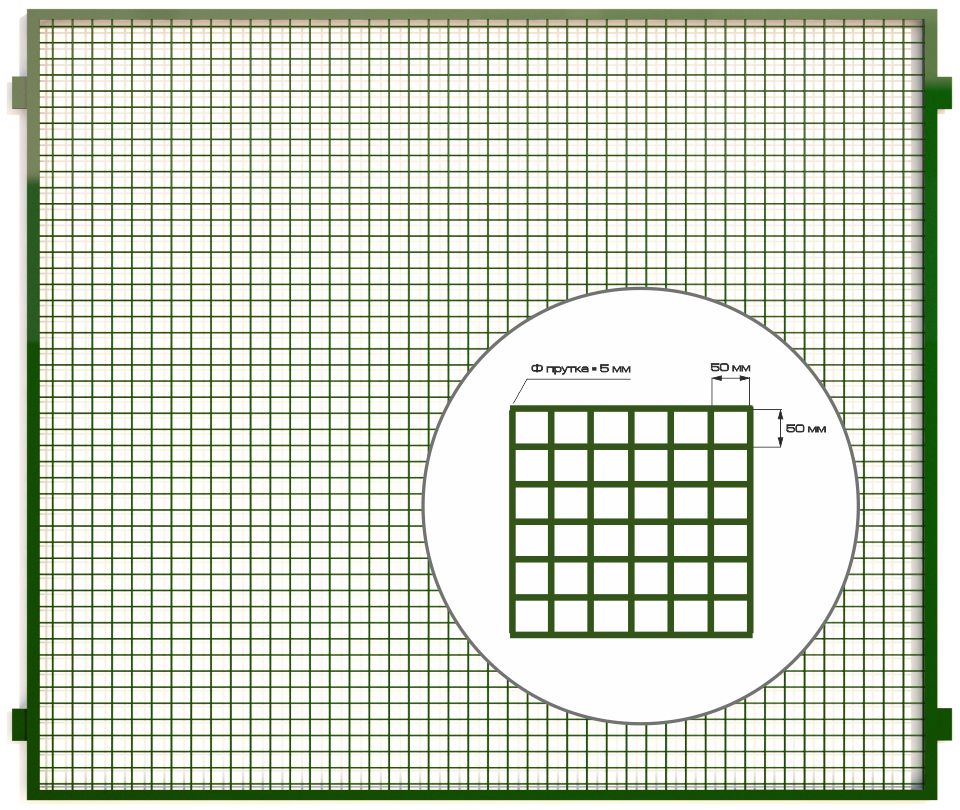

Диаметр стального прутка 5 мм
Размер ячейки (ШхВ) 50х50 мм
Высота сетчатой панели от 430 до 3000 мм
Ширина сетчатой панели до 3130 мм
Рама из металлического уголка 50х50х5 мм с пластинами 60х100х4 мм (4 шт.)
Стойка (профильная труба) 80х80х2, 80х80х3, 80х80х4, 100х100х4, 108х5 мм или др.
Покрытие горячий цинк (80-110 мкм) и порошково-полимерное
Цвет любой по каталогу цветов RAL К7

Стандартные цвета:

  • 6005
  • 6018
  • 7040
  • 9006
  • 5005
  • 5017
  • 5021
  • 3020
  • 9016
  • 1021
  • 9005
  • 8017

Каталог
RAL Classic 7




Дополнительная комплектация

УПАКОВКА И ПОГРУЗКА СЕТЧАТЫХ ПАНЕЛЕЙ

Количество панелей в пачке   12 шт.
Высота пачки   700 мм
Максимальное количество пачек по высоте 3 шт.
Способы погрузки боковая - автопогрузчиком, верхняя - краном

СТАНДАРТНЫЕ ВИДЫ КРЕПЕЖА ПАНЕЛИ К СТОЙКЕ

Саморез антивандальный Заклепка метрическая М6 Заклепка вытяжная Болт М6 с антиванд. гайкой

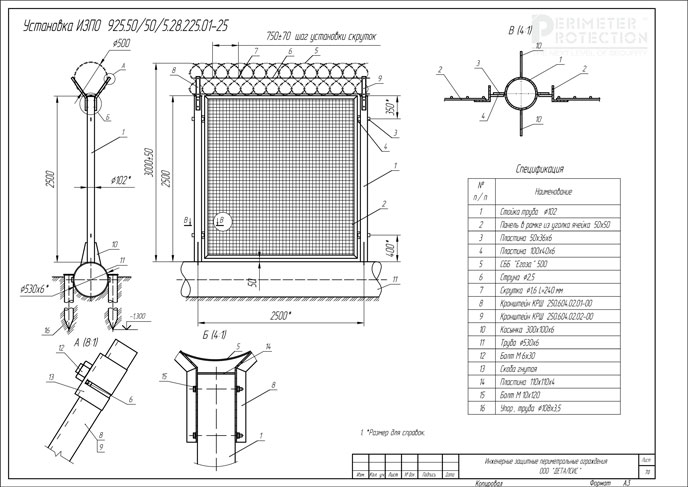

Чертеж технического решения ограждения для объектов ТЭК (яч. 50х150 мм) в рамке


Смотреть весь альбом технических решений

ОГРАЖДЕНИЕ ДЛЯ ТЭК

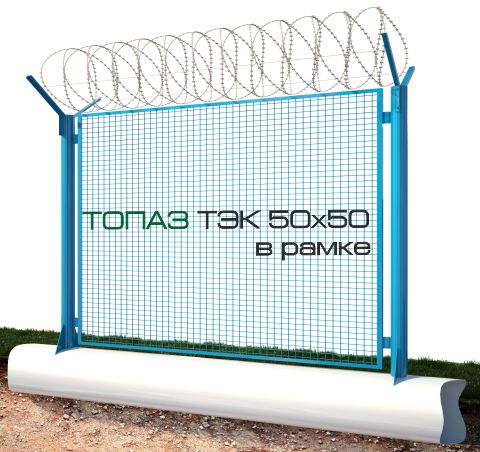

ТОПАЗ ТЭК 50х50 В РАМКЕ

ЗАЩИТНОЕ ПОКРЫТИЕ СЕТЧАТОЙ ПАНЕЛИ

ЗАЩИТНОЕ ПОКРЫТИЕ СТОЙКИ ОГРАЖДЕНИЯ



Типовые виды установки стоек ограждения (фундаменты)

Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек
Бетонирование стоек Установка стоек с фланцем на готовый фундамент (крепление анкерами) Установка стоек с фланцем на винтовую или лопастную сваю (крепление болтами) Установка стоек на трубу (при помощи сварки) Установка стоек на трубу (при помощи сварки) Установка стоек на заранее установленную забивную сваю

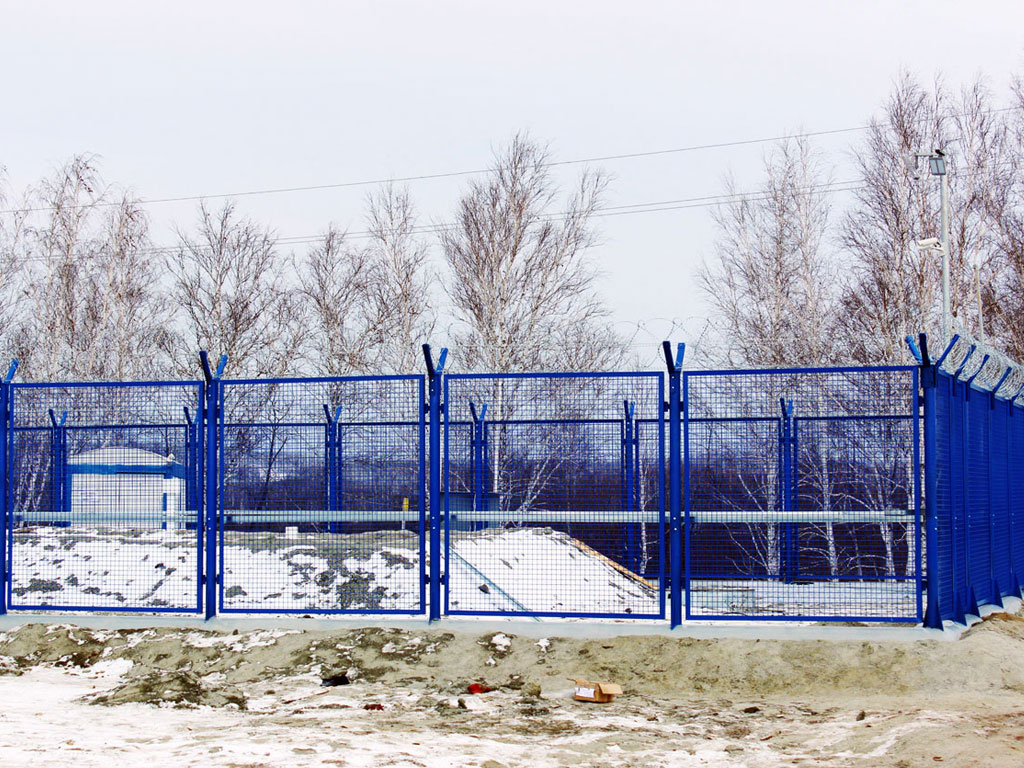

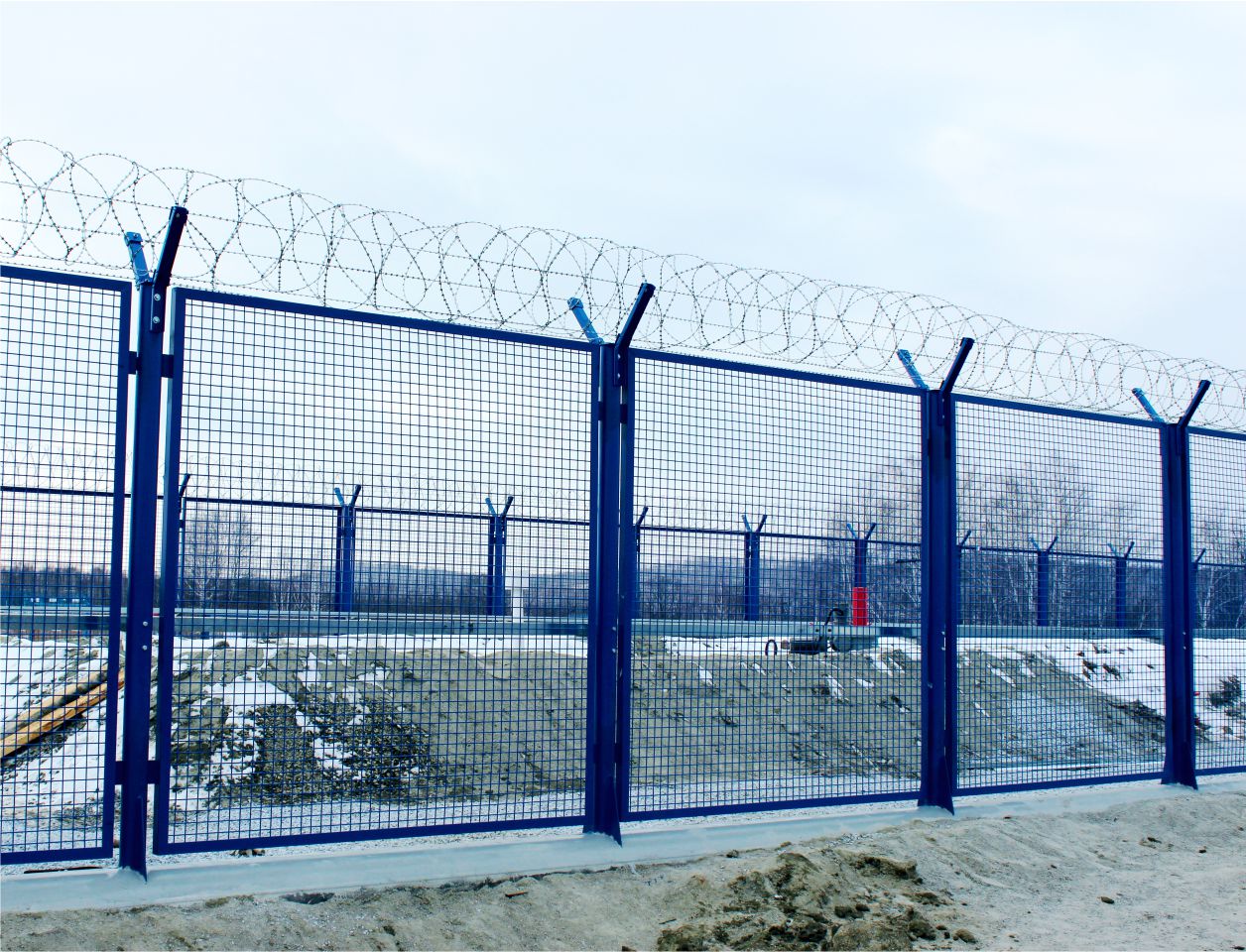

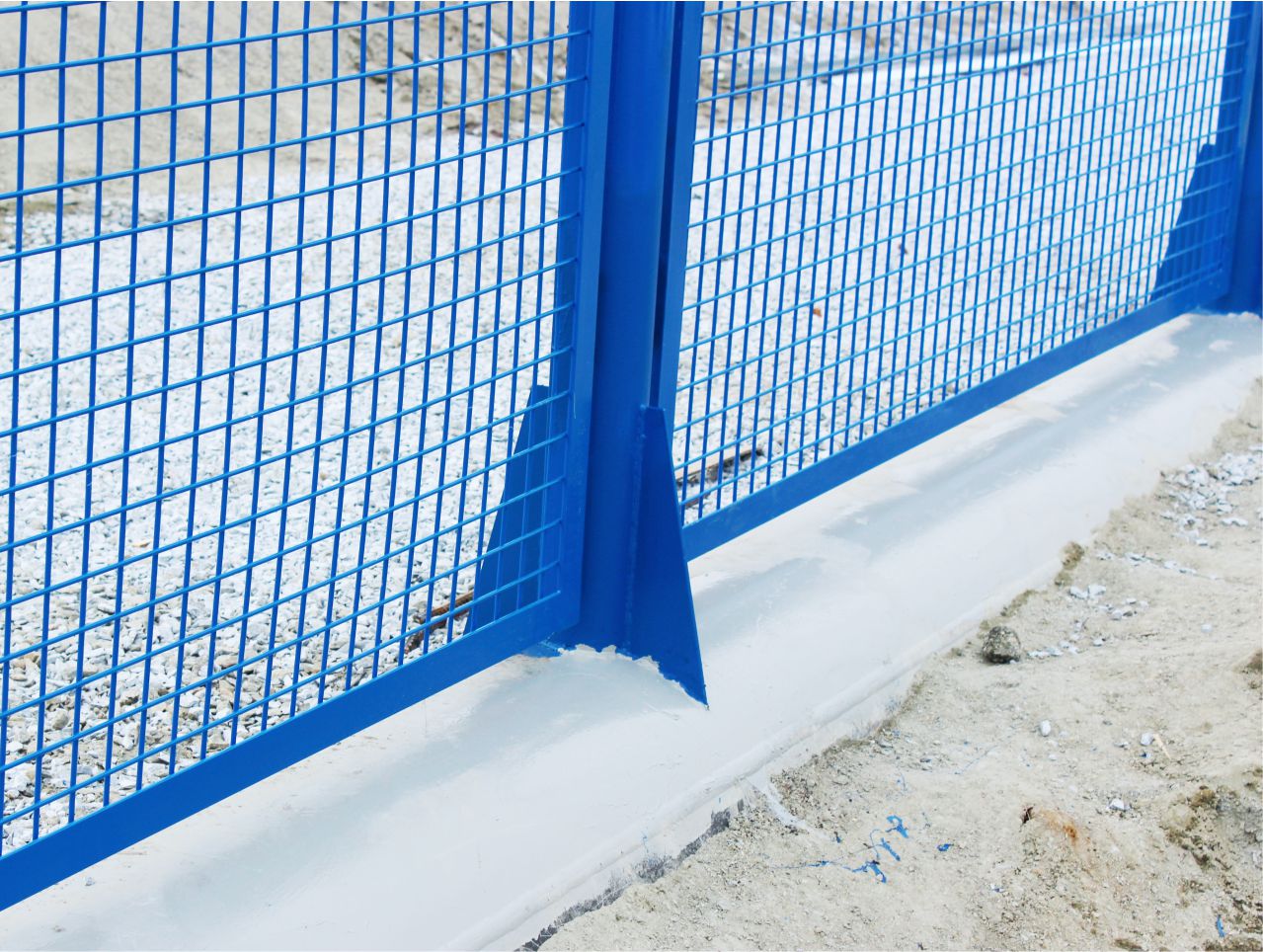

ПРИМЕРЫ ИСПОЛНЕНИЯ




Для подробной консультации, Вы можете связаться с нами по телефонам: +7 (3513) 25-51-85, +7 (3513) 53-80-87

или

заказать звонок на ваш телефон



ОГРАЖДЕНИЕ КРАНОВЫХ УЗЛОВ

Ограждения для крановых узлов изготавливаются из металлической сварной сетки с ячейкой 50х200, 50х150 мм или 50х50 мм в рамке из уголка. Ограждение крановых узлов имеет противоподкоп, в основном он выполнен из трубы диаметром 530 мм наполовину заглубленную в грунт, на которую и монтируются стойки ограждения кранового узла. Так как крановые узлы могут располагаться в отдаленной от контроля за ними местности, на ограждение кранового узла обязательно монтируется козырьковое заграждение из колючей проволоки и устанавливаются мачты с камерами видеонаблюдения. Ограждение кранового узла имеет защитное цинковое и порошково-полимерное покрытие и окрашивается в фирменные цвета компании.

ОГРАЖДЕНИЕ КИП

Ограждение для КИП (узел контрольно измерительных приборов) в основном состоит из нескольких секций ограждения и калитки, так же возможно наличие козырькового заграждения из колючей проволоки, в зависимости от проектного решения. Все комплектующие ограждения КИП оцинкованы и окрашены порошково-полимерной краской. Наша компания может предложить Вам свои решения для ограждения узлов контрольно измерительных приборов (КИП).

ОГРАЖДЕНИЕ УЗА

Ограждение узла запорной арматуры на линейных трубопроводах устанавливается на трубу диаметром 530 мм, которая выполняет функции фундамента ограждения, а так же противоподкопного устройства. Требования для ограждения УЗА: высота не менее 2 метров, стойки из трубы диаметром не менее 100 мм, шаг стоек 2,5 метра, сетка с ячейкой не более 50х50 мм, толщиной прутка 3-5 мм в обрамлении из металлического уголка. Калитка размером высотой не менее 2 метров, ширина проема 1 метр, с запорным устройством, все элементы оцинкованы и покрыты порошково-полимерной краской.
