Металлические ограждения Топаз для объектов ТЭК (ячейка 50х150 мм)

В соответствии с Постановлением Правительства Российской Федерации №458 от 05.05.2012 г. по обеспечению безопасности и антитеррористической защищенности объектов ТЭК, в ассортимент выпускаемой продукции ООО “ДЕТАЛСИС” введена линейка размеров сетчатых панелей с ячейкой 50х150 мм из прутка диаметром не менее 5 мм, изготавливаемых по ТУ 5220-014-49144638-2012. Данные параметры ограждений полностью соответствуют требованиям вышеуказанного постановления.

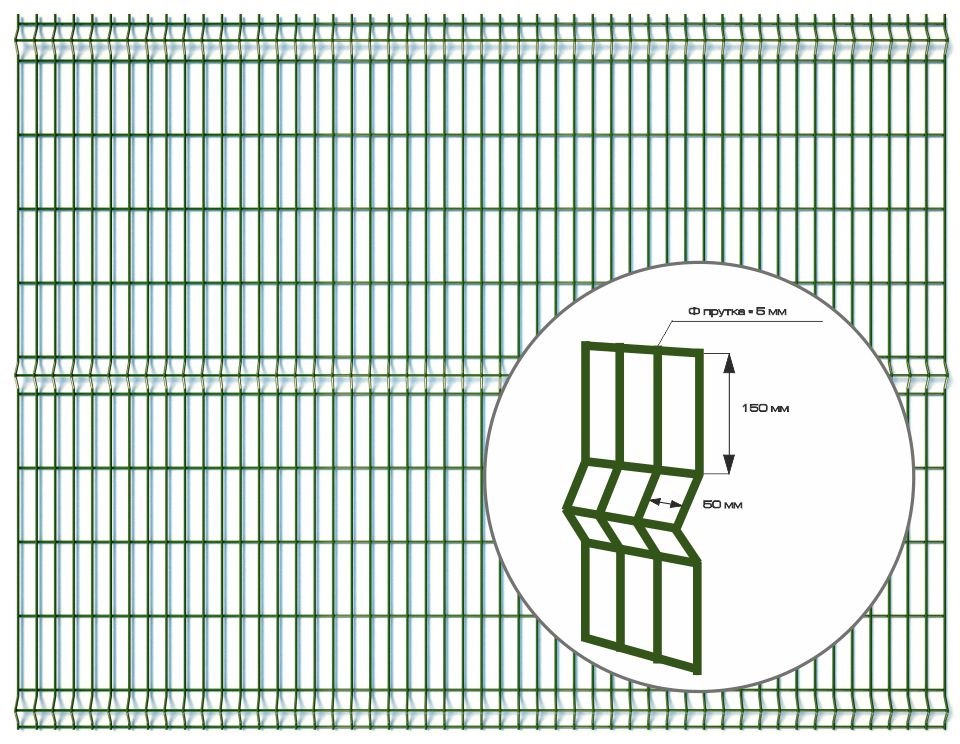

Основные параметры металлического ограждения Топаз ТЭК 50х150 3D

Диаметр стального прутка 5 мм
Размер ячейки (ШхВ) 50х150 мм
Высота сетчатой панели от 430 до 3000 мм
Ширина сетчатой панели до 3130 мм
Жесткость конструкции V-образные гибы
Стойка (профильная труба) 60х60х2, 80х80х2, 80х80х3, 80х80х4 мм или др.
Покрытие горячий цинк (80-110 мкм) и порошково-полимерное
Цвет любой по каталогу цветов RAL К7

Стандартные цвета:

  • 6005
  • 6018
  • 7040
  • 9006
  • 5005
  • 5017
  • 5021
  • 3020
  • 9016
  • 1021
  • 9005
  • 8017

Каталог
RAL Classic 7




ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

УПАКОВКА И ПОГРУЗКА СЕТЧАТЫХ ПАНЕЛЕЙ

Количество панелей в пачке   50+25 шт
Высота пачки   700 мм
Максимальное количество пачек по высоте 5 шт.
Способы погрузки боковая - автопогрузчиком, верхняя - краном

СТАНДАРТНЫЕ ВИДЫ КРЕПЕЖА ПАНЕЛИ К СТОЙКЕ

Саморез антивандальный Заклепка метрическая М6 Заклепка вытяжная Болт М6 с антиванд. гайкой

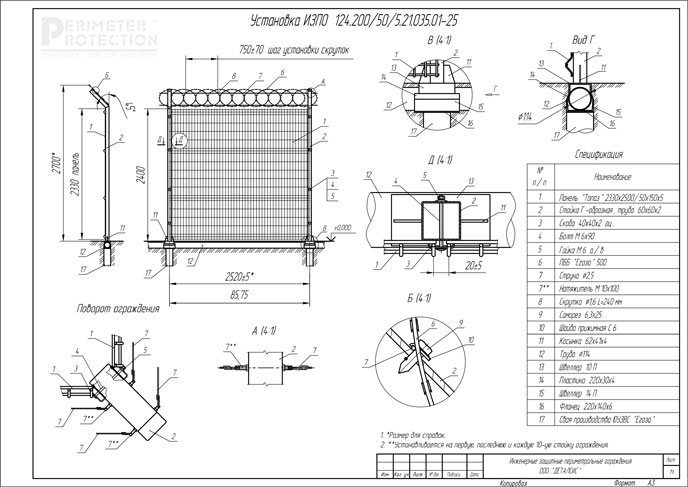

Чертеж технического решения ограждения для объектов ТЭК (яч. 50х150 мм)


Смотреть весь альбом технических решений

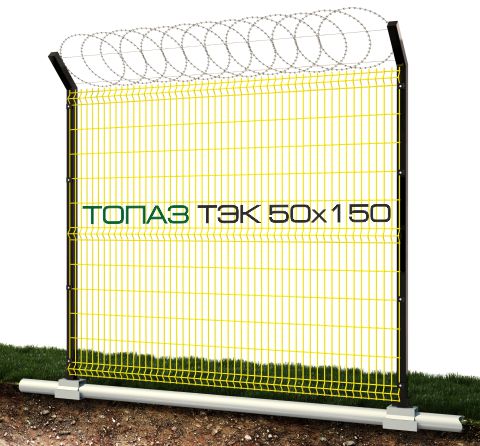

ТОПАЗ ТЭК 50х150

ЗАЩИТНОЕ ПОКРЫТИЕ СЕТЧАТОЙ ПАНЕЛИ

ЗАЩИТНОЕ ПОКРЫТИЕ СТОЙКИ ОГРАЖДЕНИЯ



Типовые виды установки стоек ограждения (фундаменты)

Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек
Бетонирование стоек Установка стоек с фланцем на готовый фундамент (крепление анкерами) Установка стоек с фланцем на винтовую или лопастную сваю (крепление болтами) Установка стоек на трубу (при помощи сварки) Установка стоек на трубу (при помощи сварки) Установка стоек на заранее установленную забивную сваю

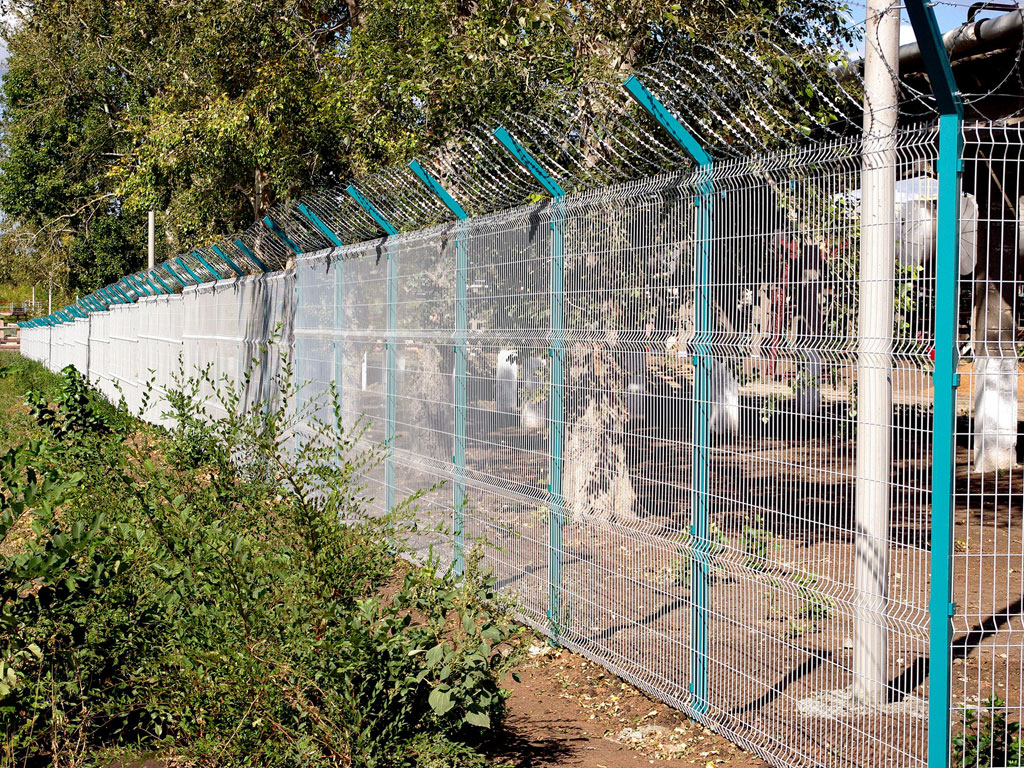

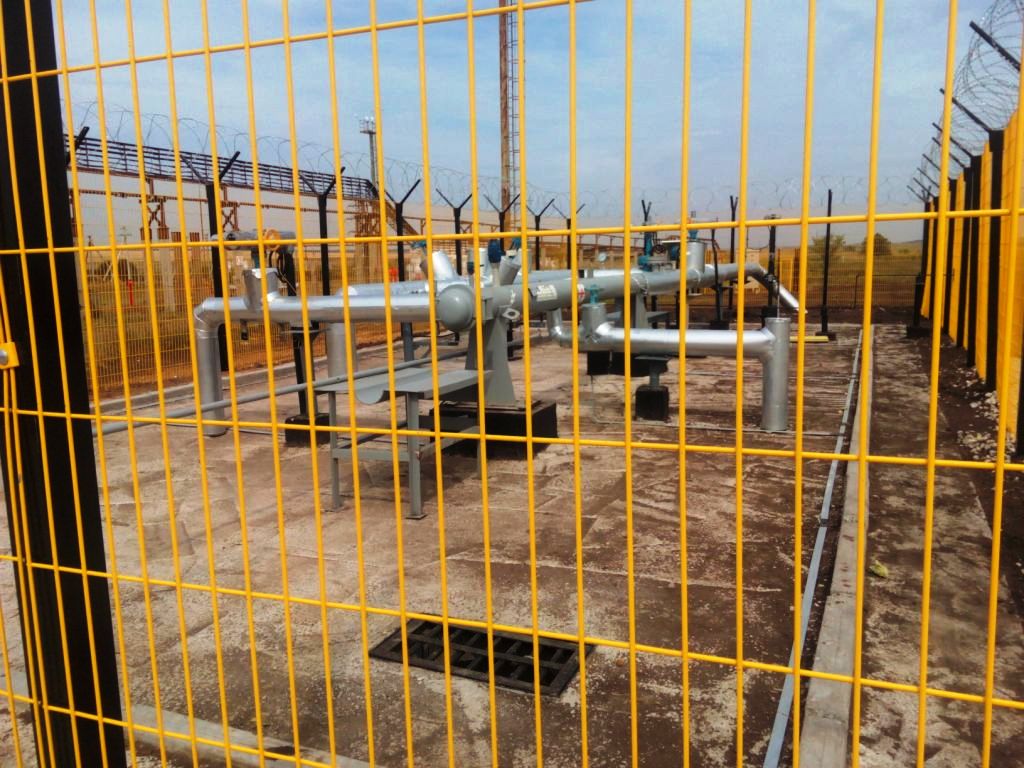

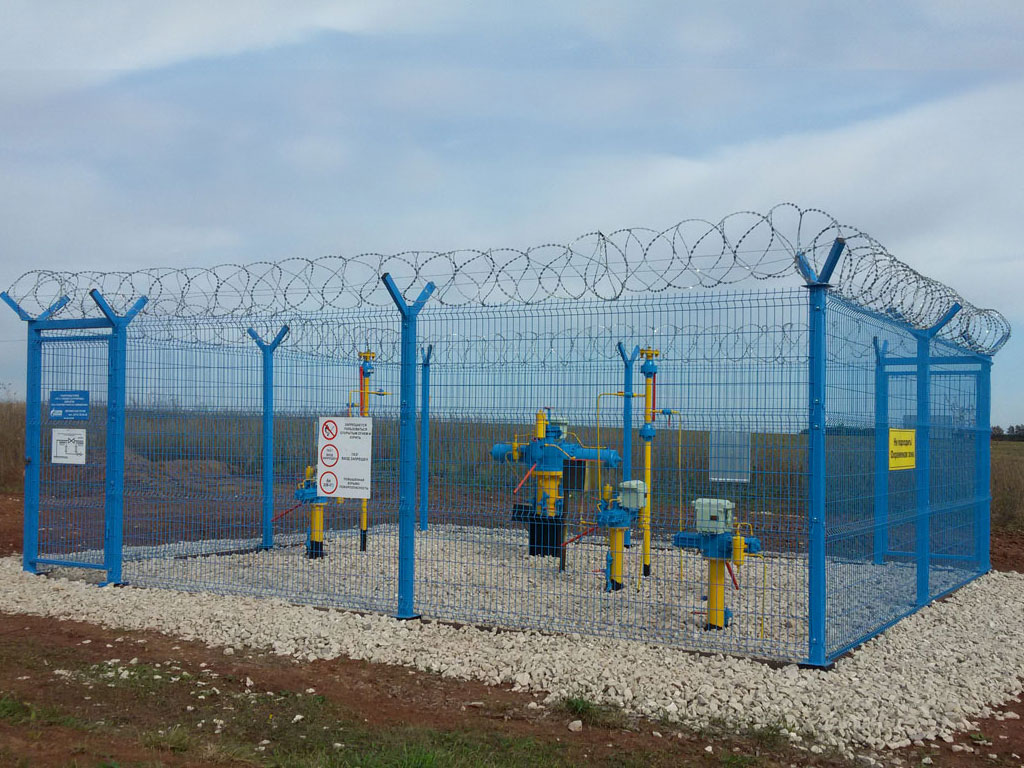

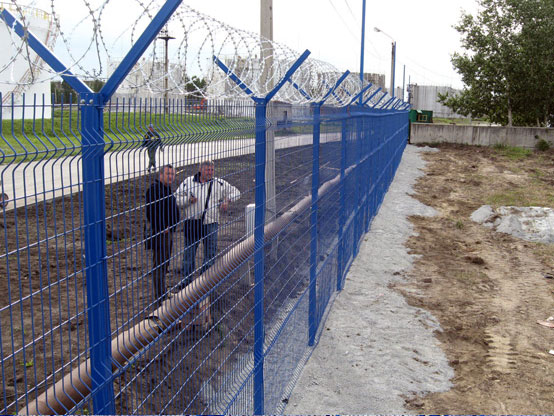

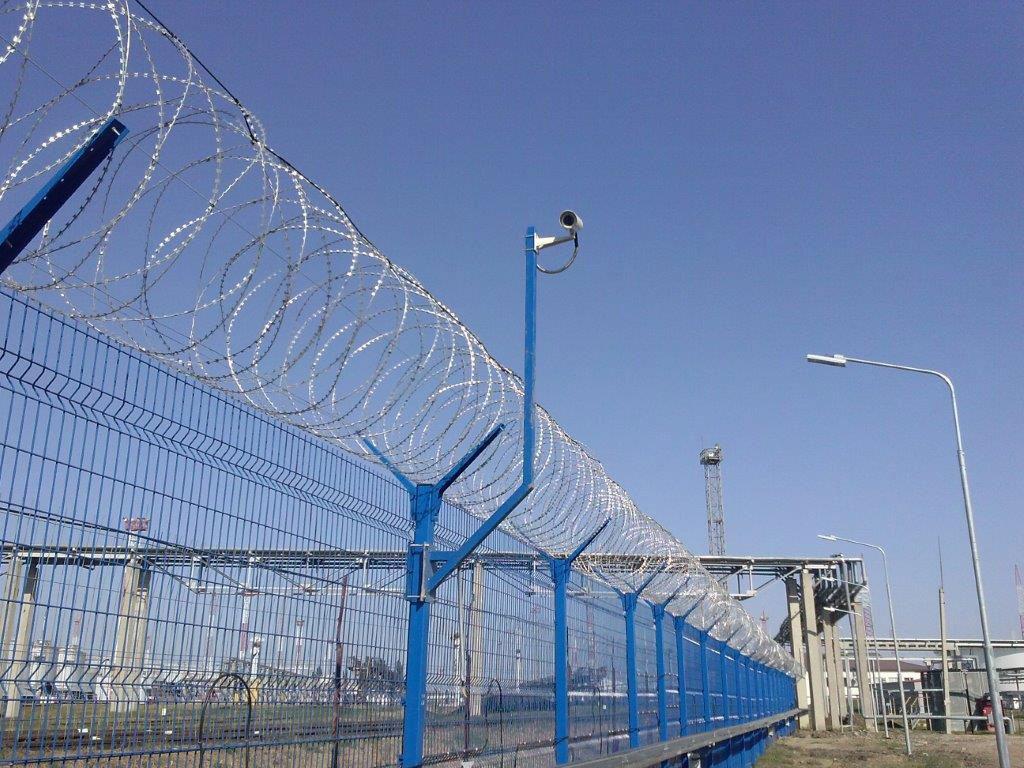

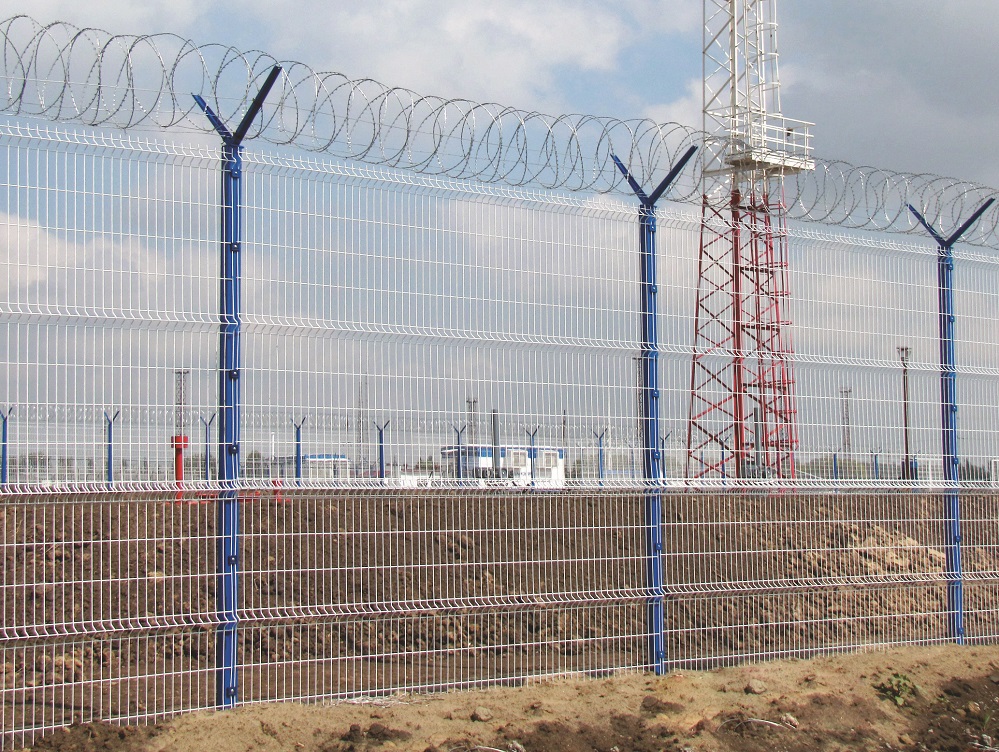

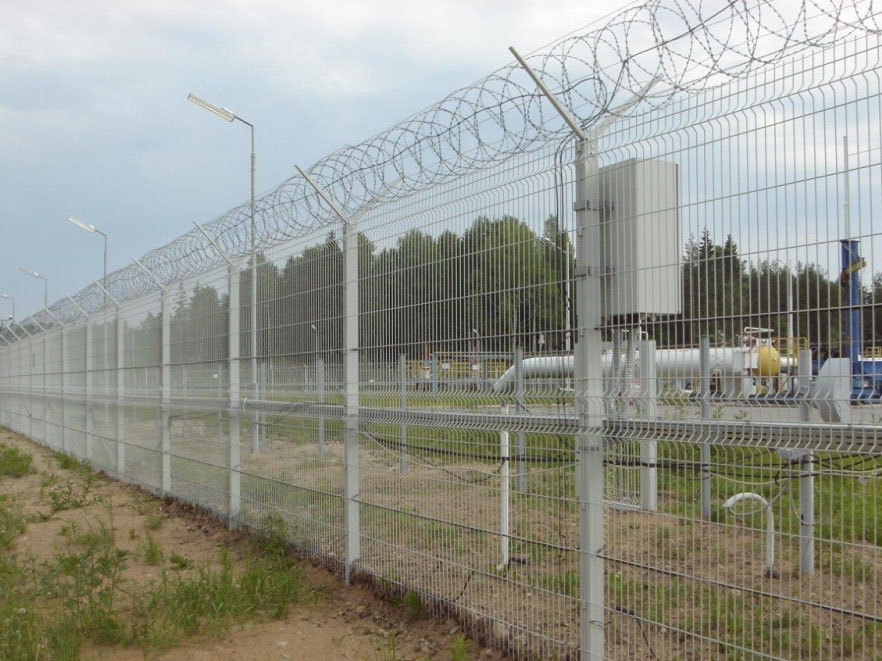

ПРИМЕРЫ ИСПОЛНЕНИЯ




Для подробной консультации, Вы можете связаться с нами по телефонам: +7 (3513) 53-80-87, +7 (3513) 25-51-85
