ОСНОВНЫЕ ПАРАМЕТРЫ ОГРАЖДЕНИЯ ТОПАЗ КРАЙНИЙ СЕВЕР

ООО «ДЕТАЛСИС» предлагает Вашему вниманию ограждение «Топаз» - Крайний Север, специально разработанное для физической защиты периметра объектов, находящихся в районах Крайнего Севера в зонах с высоким уровнем снежного покрова, а так же для эксплуатации в условиях низких температур (до -55 °С), снежных заносов и обледенения. Конструкция ограждения имеет усиленные узлы крепления сетчатой панели к стойке, уменьшена ячейка сетчатой панели, что придает ей большую жесткость, увеличена толщина стойки ограждения, увеличен диаметр проволоки - сердечника спирального барьера безопасности с 2,5 до 4 мм, тем самым все это позволяет выдерживать большие нагрузки ледяной массы в условиях Крайнего Севера. В процессе испытания усиленной конструкции ограждения, путем искусственного намораживания ледяной массы, получив предельные нагрузки, ограждение «Топаз» - Крайний Север сохранило устойчивость и геометрию конструкции.

ОСНОВНЫЕ ПАРАМЕТРЫ ОГРАЖДЕНИЯ ТОПАЗ КРАЙНИЙ СЕВЕР

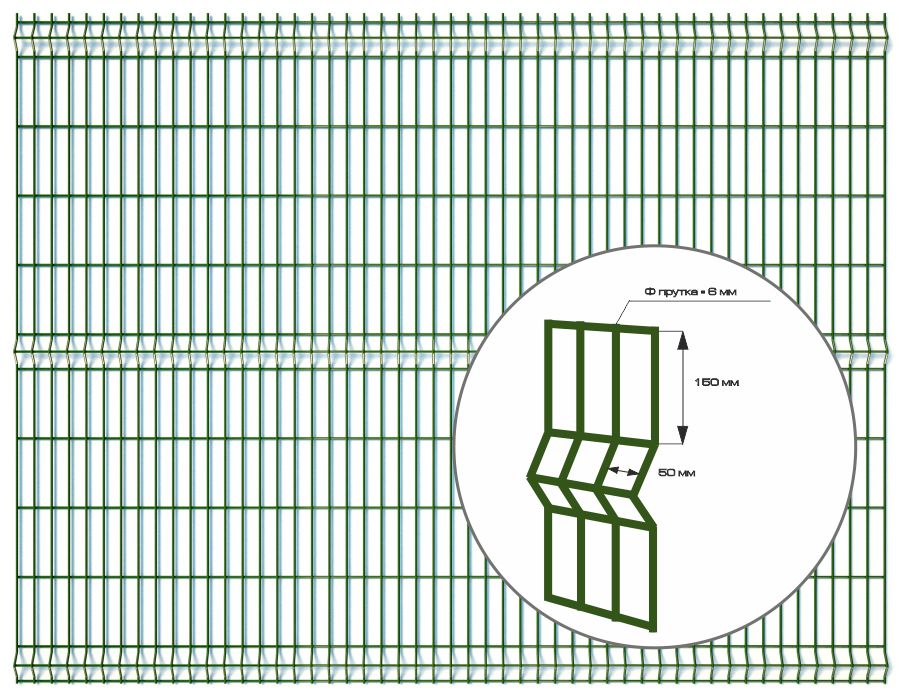

Диаметр стального прутка 6 мм
Размер ячейки (ШхВ) 50х150 мм
Высота сетчатой панели от 2500 до 3000 мм
Ширина сетчатой панели 2500 мм
Жесткость конструкции V-образные гибы, горизонтальные прогоны 40х20х2 мм
Стойка (профильная труба) 80х80х4 мм
Покрытие горячий цинк (80-110 мкм) и порошково-полимерное
Цвет любой по каталогу цветов RAL К7

Стандартные цвета:

  • 6005
  • 6018
  • 7040
  • 9006
  • 5005
  • 5017
  • 5021
  • 3020
  • 9016
  • 1021
  • 9005
  • 8017

Каталог
RAL Classic 7




Дополнительная комплектация

УПАКОВКА И ПОГРУЗКА СЕТЧАТЫХ ПАНЕЛЕЙ

Количество панелей в пачке   50 шт.
Высота пачки   700 мм
Максимальное количество пачек по высоте 4 шт.
Способы погрузки боковая - автопогрузчиком, верхняя - краном

СТАНДАРТНЫЕ ВИДЫ КРЕПЕЖА ПАНЕЛИ К СТОЙКЕ

Саморез антивандальный Заклепка метрическая М6 Заклепка вытяжная Болт М6 с антиванд. гайкой

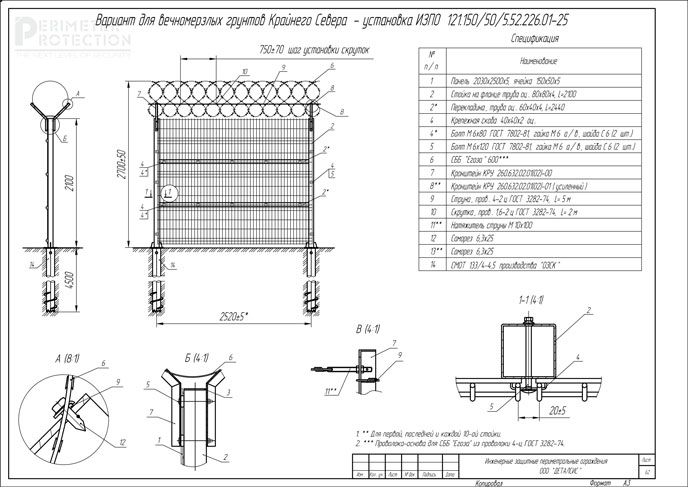

Чертеж технического решения ограждения для крайнего севера





Смотреть весь альбом технических решений

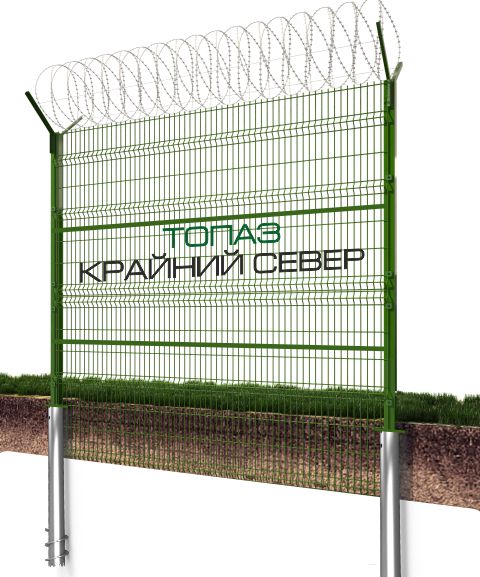

ОГРАЖДЕНИЕ ДЛЯ КРАЙНЕГО СЕВЕРА

ТОПАЗ КРАЙНИЙ СЕВЕР

ЗАЩИТНОЕ ПОКРЫТИЕ СЕТЧАТОЙ ПАНЕЛИ

ЗАЩИТНОЕ ПОКРЫТИЕ СТОЙКИ ОГРАЖДЕНИЯ



Типовые виды установки стоек ограждения (фундаменты)

Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек Бетонирование стоек
Бетонирование стоек Установка стоек с фланцем на готовый фундамент (крепление анкерами) Установка стоек с фланцем на винтовую или лопастную сваю (крепление болтами) Установка стоек на трубу (при помощи сварки) Установка стоек на трубу (при помощи сварки) Установка стоек на заранее установленную забивную сваю

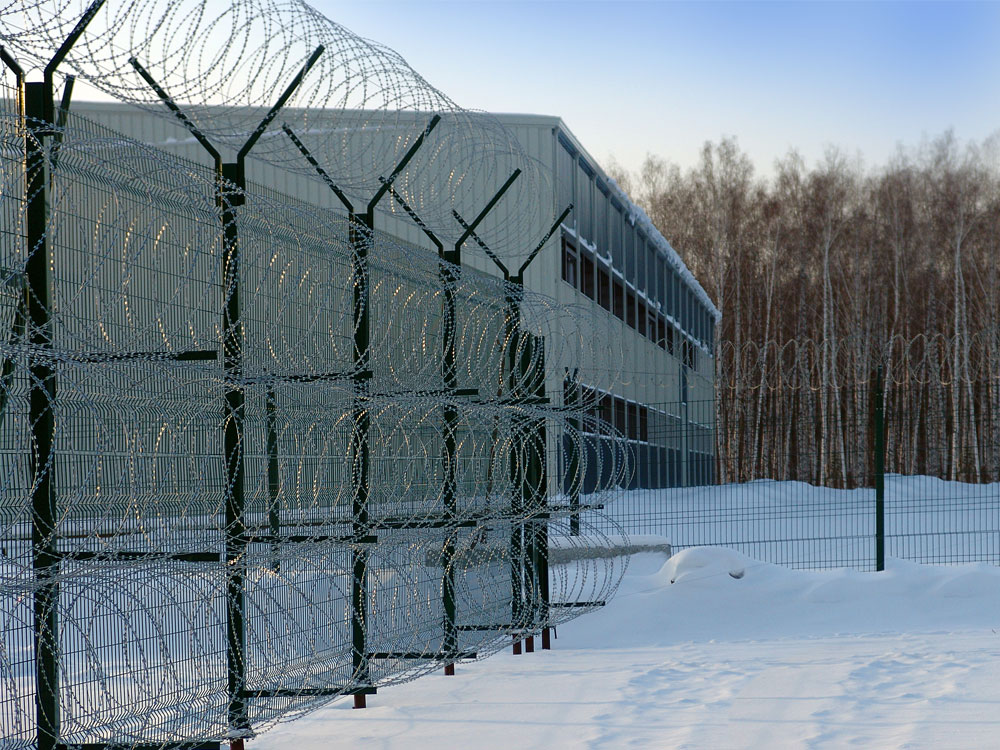

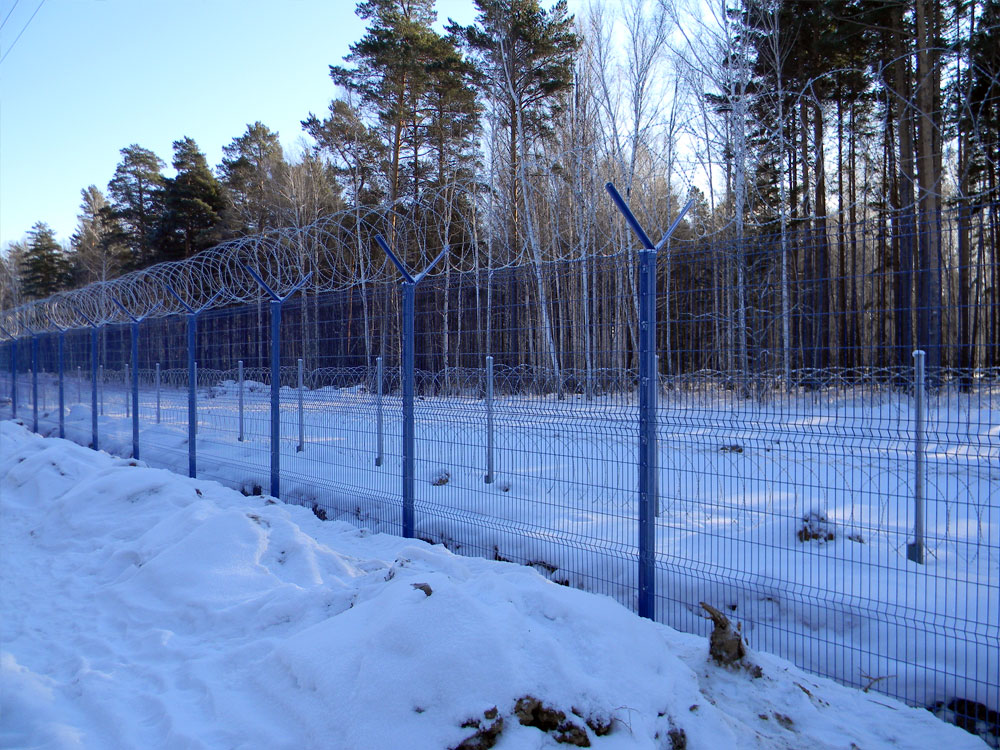

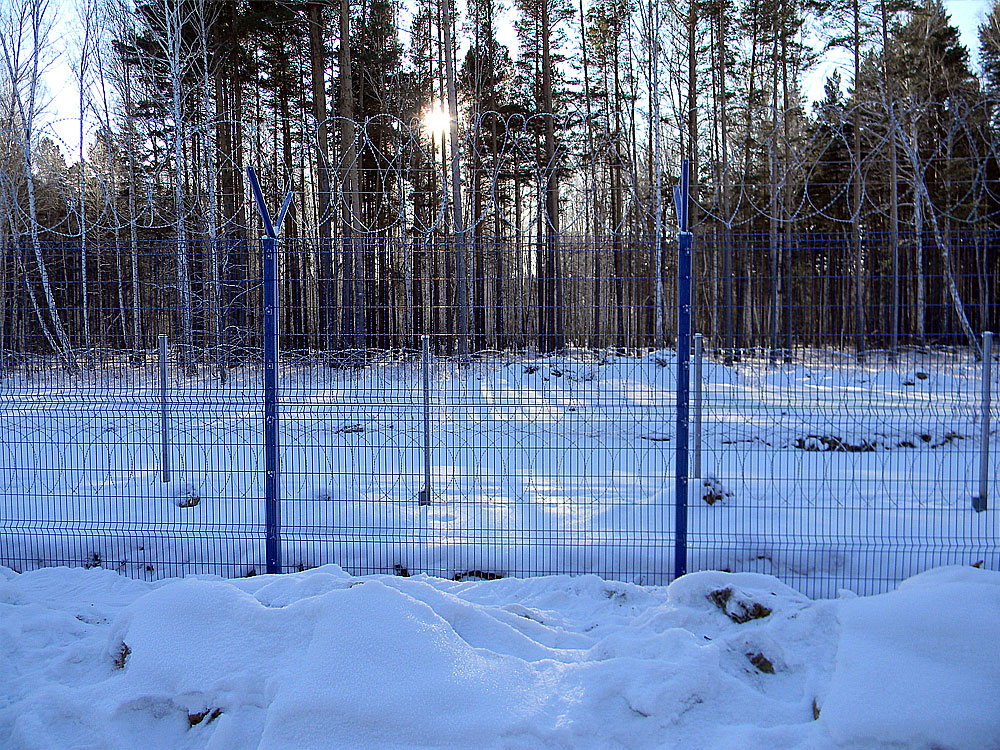

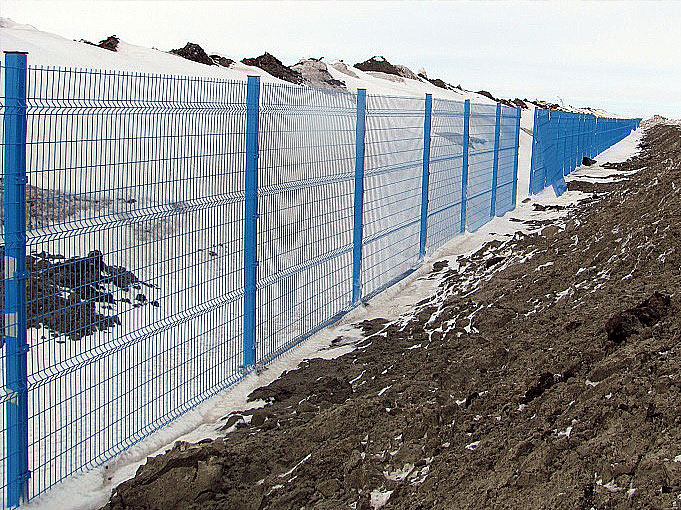

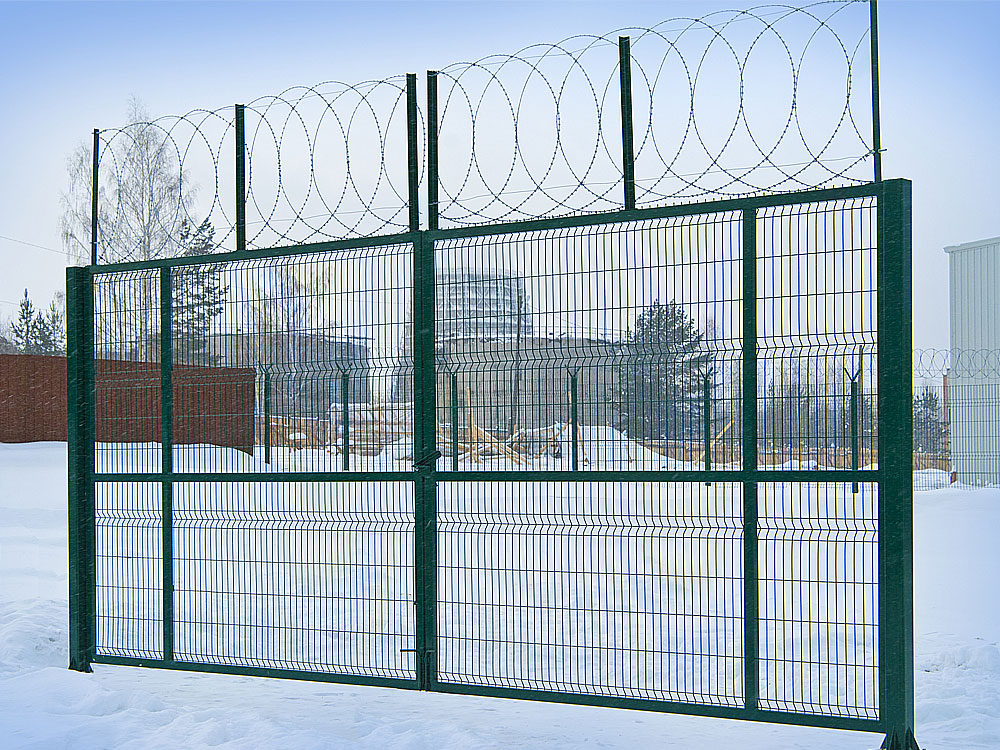

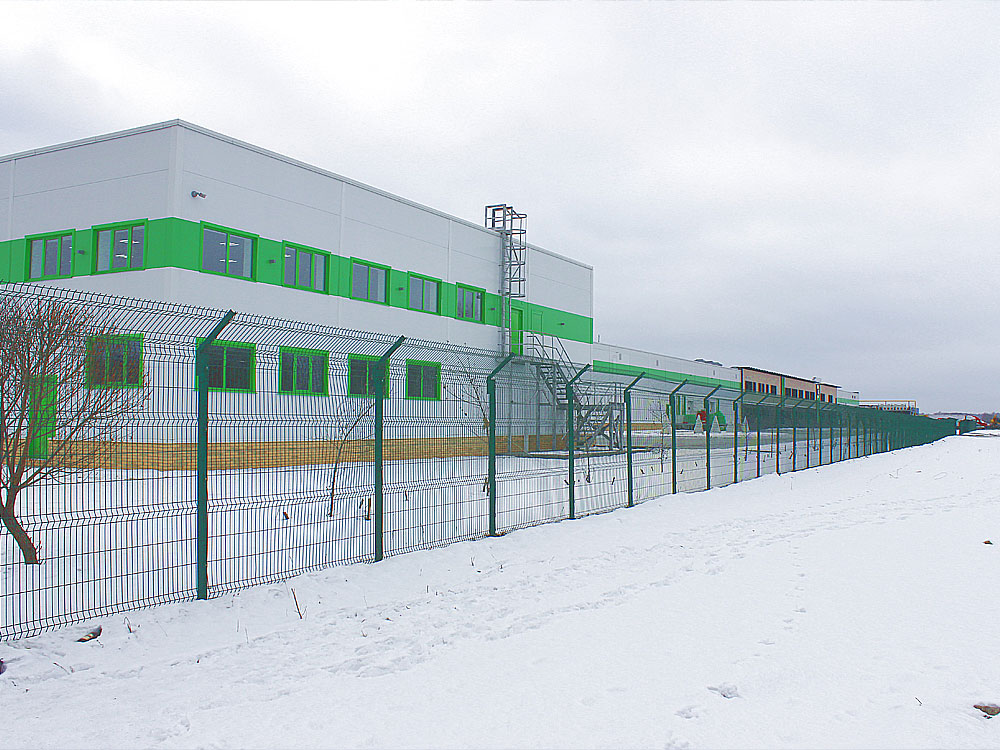

ПРИМЕРЫ ИСПОЛНЕНИЯ
