ВИНТОВЫЕ СВАИ (ТИП ШУРУП)

Винтовые сваи изготавливаются из металлической трубы различного диаметра, который рассчитывается в зависимости от требуемой нагрузки на сваю. Винтовые сваи имеют литой высокопрочный наконечник, который соединяется с трубой путем сварки. В зависимости от требований Заказчика винтовые сваи покрывают защитным антикоррозийным цинконаполненным грунтом либо горячим цинком, так же возможно покрытие вторым слоем порошково-полимерной краской. Винтовые сваи (тип шуруп) в основном применяются на твердых, мерзлых или каменистых грунтах.

ОСНОВНЫЕ ПАРАМЕТРЫ ВИНТОВЫХ СВАЙ

Диаметр трубы сваи 57, 73, 76, 89, 108, 133 мм
Толщина стенки трубы 3,5-4 мм
Длина сваи от 1000 - 6000 мм
Тип наконечника литой
Покрытие цинконаполненный грунт, горячий цинк (80-110 мкм), порошково-полимерное


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Наименование Размер фланца, мм Толщина фланца Под диаметр трубы, мм
Оголовок 200х200 5 59, 73, 76, 89, 108, 133
Оголовок 250х250 5 59, 73, 76, 89, 108, 133
Оголовок 300х300 6 59, 73, 76, 89, 108, 133
Фланец 146 4 59, 73, 76
Фланец 230 6 89,108, 133
Ключ-переходник для ручного монтажа
Ключ-переходник для автоматического монтажа при помощи ямобура

АССОРТИМЕНТ СЕРИЙНО ВЫПУСКАЕМЫХ ВИНТОВЫХ СВАЙ

Наименование Диаметр трубы, мм Толщина стенки, мм Длина сваи, мм
SV-57 57 3,5 1000-6000
SV-73 73 3,5 1000-6000
SV-76 76 3,5 1000-6000
SV-89 89 3,5 1000-6000
SV-108 108 4 1000-6000
SV-133 133 4 1000-6000

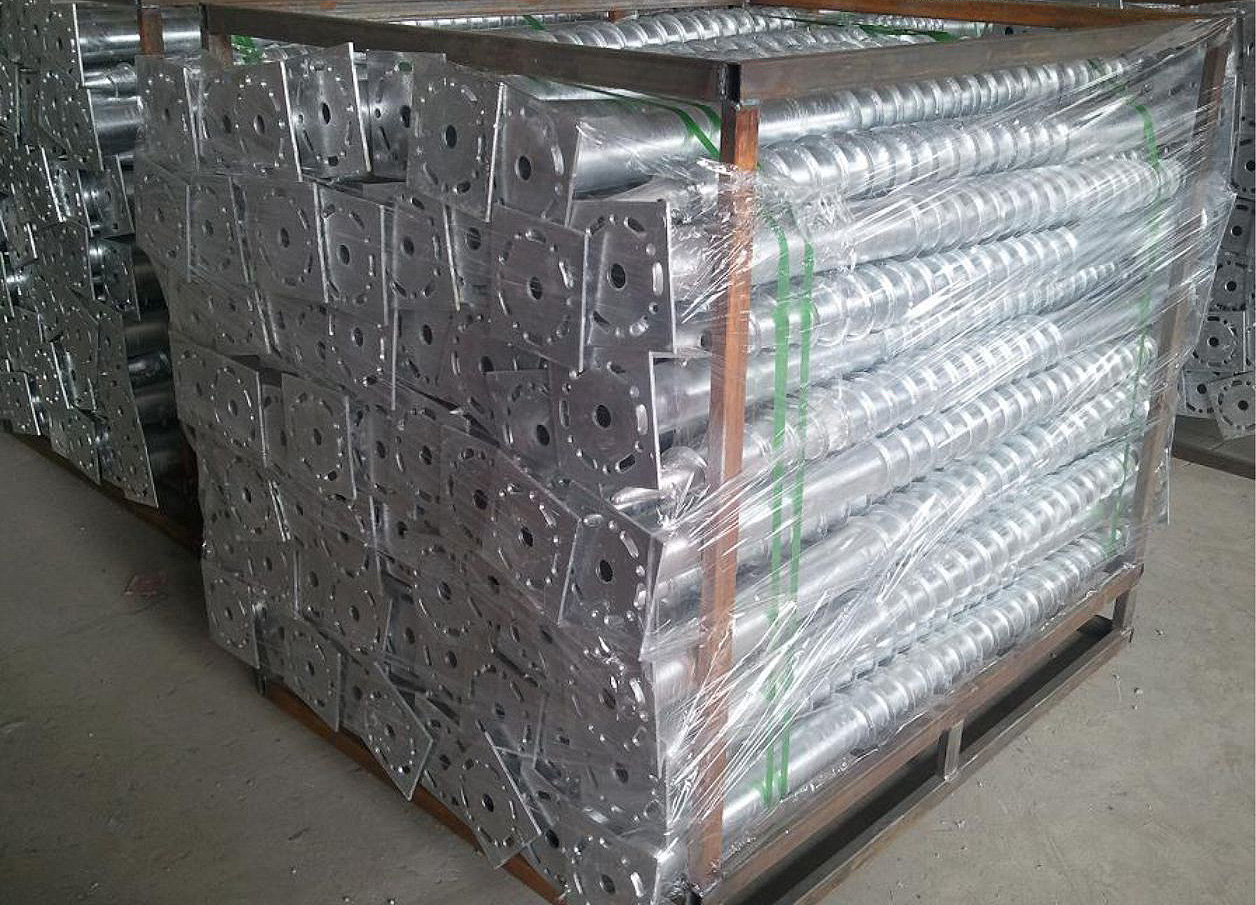

УПАКОВКА И ПОГРУЗКА ВИНТОВЫХ СВАЙ

Вид упаковки   поддон
Количество бухт в упаковке   35 шт.
Дополнительная упаковка (по отдельному заказу) пленка ПЭ
Способы погрузки любой

ТИПОВЫЕ ВИДЫ УСТАНОВКИ ВИНТОВЫХ СВАЙ

1. Монтаж стойки на
винтовую сваю

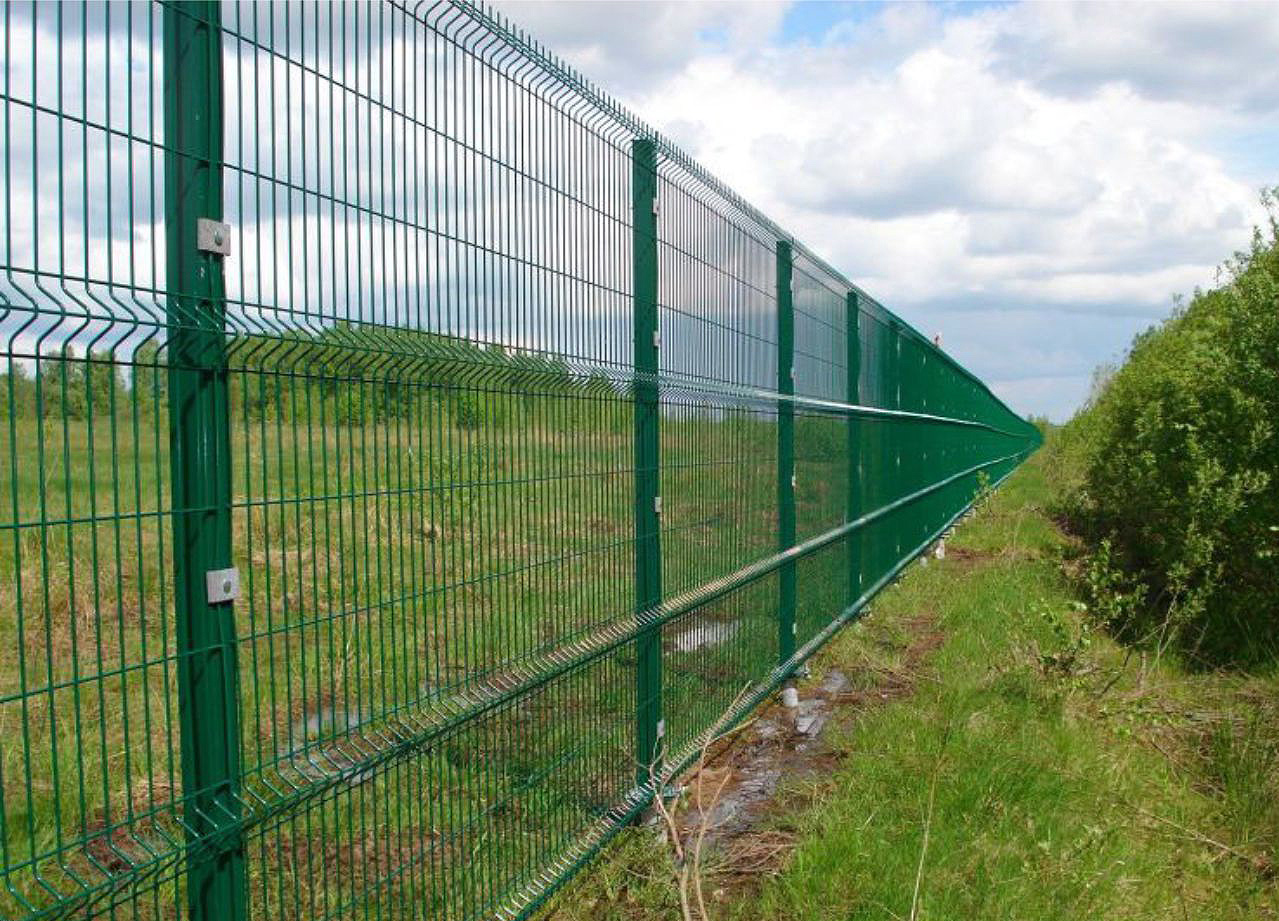

2. Монтаж ограждений на
винтовую сваях
3. Монтаж входных групп
на винтовую сваях

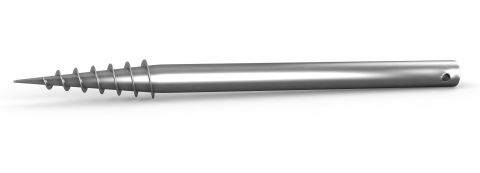

ВИНТОВАЯ СВАЯ

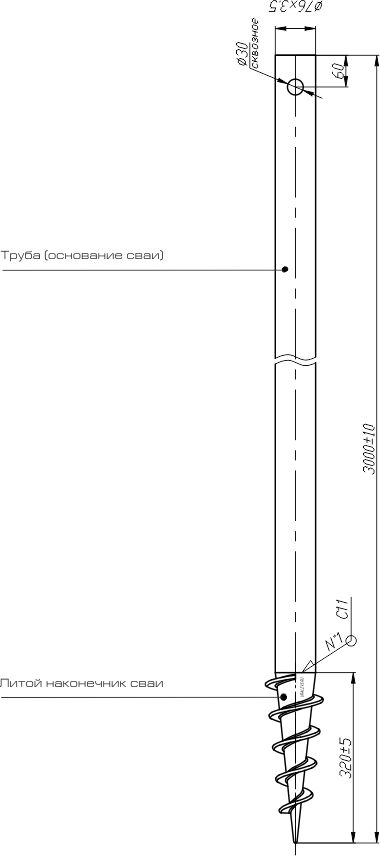

СХЕМА ВИНТОВОЙ СВАИ

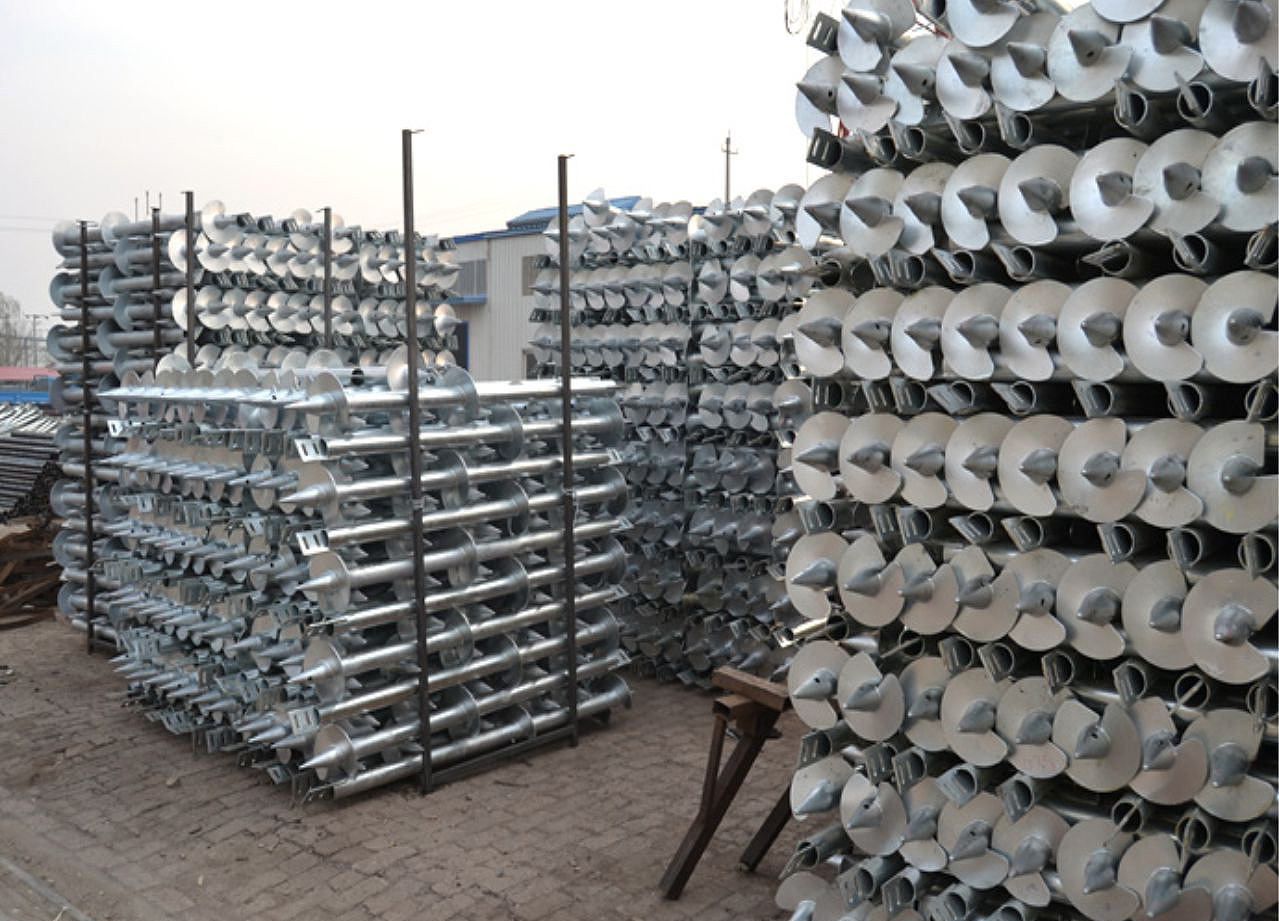

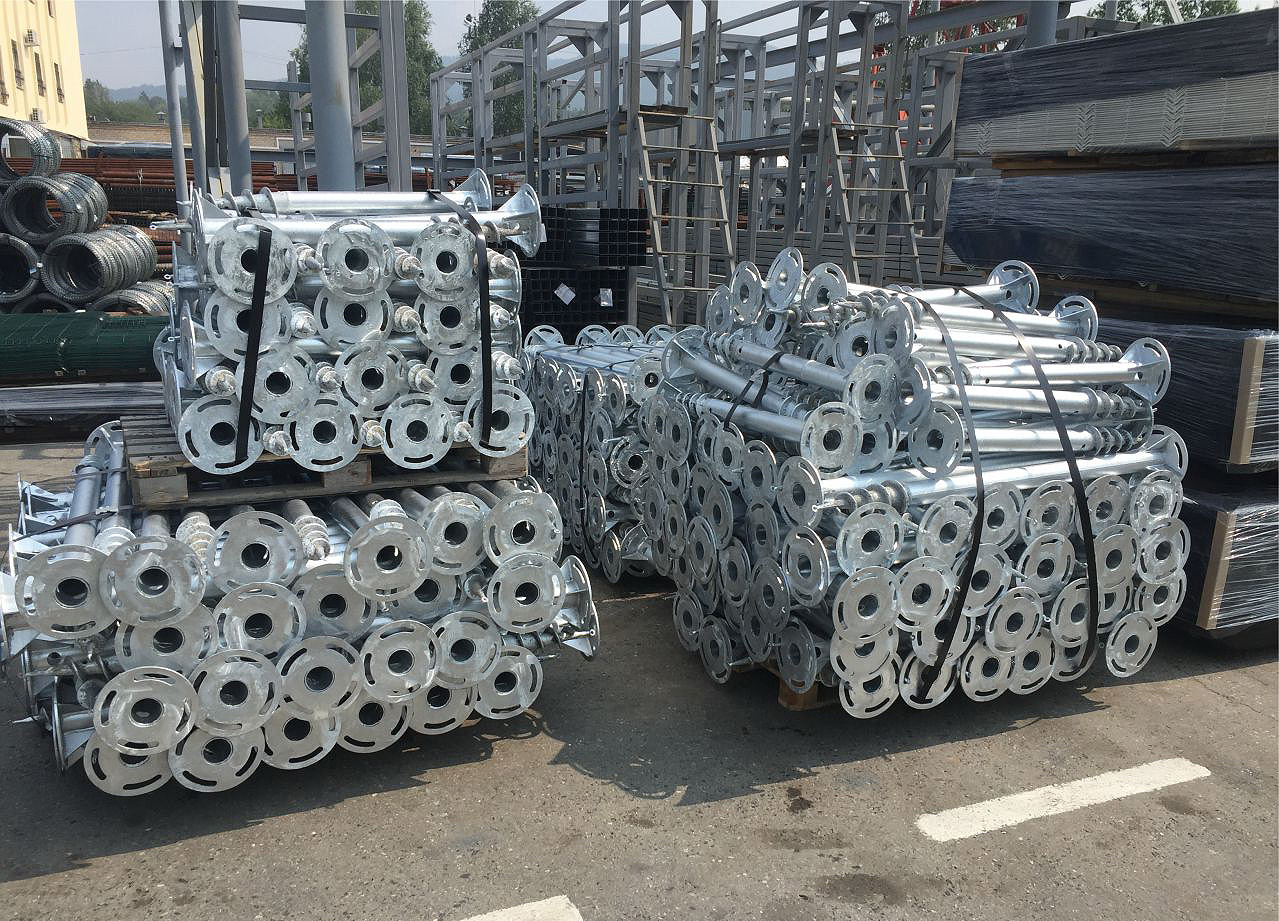

ПРИМЕРЫ ИСПОЛНЕНИЯ




Для подробной консультации, Вы можете связаться с нами по телефонам: +7 (3513) 53-80-87, +7 (3513) 25-51-85
