ЛОПАСТНЫЕ СВАИ

Лопастные сваи изготавливаются из металлической трубы различного диаметра, который рассчитывается в зависимости от требуемой нагрузки на сваю. Свая имеет одну высокопрочную цельную лопасть, которая соединяется с трубой путем сварки. В зависимости от требований Заказчика лопастные сваи покрывают защитным антикоррозийным цинконаполненным грунтом либо горячим цинком, так же возможно покрытие вторым слоем порошково-полимерной краской. Лопастные сваи применяются на обычных грунтах для возведения легких строительных конструкций.

ОСНОВНЫЕ ПАРАМЕТРЫ ЛОПАСТНЫХ СВАЙ

Диаметр трубы сваи 57, 73, 76, 89, 108, 133 мм
Толщина стенки трубы 3,5-4 мм
Длина сваи от 1000 - 6000 мм
Диаметр лопасти 200, 250, 300, 350 мм
Покрытие цинконаполненный грунт, горячий цинк (80-110 мкм), порошково-полимерное


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Наименование Размер фланца, мм Толщина фланца Под диаметр трубы, мм
Оголовок 200х200 5 59, 73, 76, 89, 108, 133
Оголовок 250х250 5 59, 73, 76, 89, 108, 133
Оголовок 300х300 6 59, 73, 76, 89, 108, 133
Фланец 146 4 59, 73, 76
Фланец 230 6 89,108, 133
Ключ-переходних для ручного монтажа
Ключ-переходних для автоматического монтажа прим помощи ямобура

АССОРТИМЕНТ СЕРИЙНО ВЫПУСКАЕМЫХ ЛОПАСТНЫХ СВАЙ

Наименование Диаметр трубы, мм Толщина стенки, мм Длина сваи, мм
SVL-57 57 3,5 1000-6000
SVL-73 73 3,5 1000-6000
SVL-76 76 3,5 1000-6000
SVL-89 89 3,5 1000-6000
SVL-108 108 4 1000-6000
SVL-133 133 4 1000-6000

УПАКОВКА И ПОГРУЗКА ЛОПАСТНЫХ СВАЙ

Вид упаковки   поддон
Количество бухт в упаковке   35 шт.
Дополнительная упаковка (по отдельному заказу) пленка ПЭ
Способы погрузки любой

ТИПОВЫЕ ВИДЫ УСТАНОВКИ ЛОПАСТНЫХ СВАЙ

1. Монтаж стойки на
лопастную сваю
2. Монтаж ограждений на
лопастных сваях
3. Монтаж входных групп
на лопастных сваях

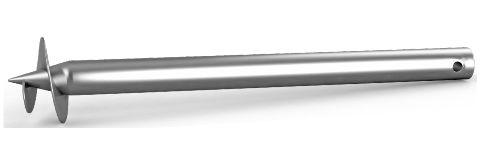

ЛОПАСТНАЯ СВАЯ

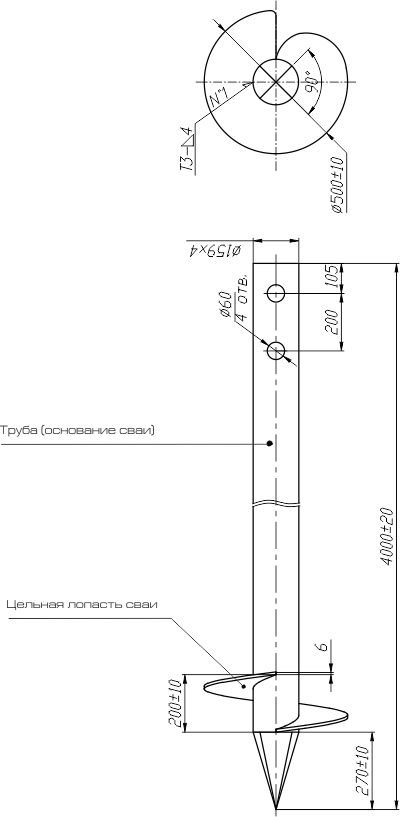

СХЕМА ЛОПАСТНОЙ СВАИ




ПРИМЕРЫ ИСПОЛНЕНИЯ
