ДВУХЛОПАСТНЫЕ СВАИ

Двухлопастные сваи изготавливаются из металлической трубы различного диаметра, который рассчитывается в зависимости от требуемой нагрузки на сваю. Свая имеет две высокопрочные цельные лопасти, которые соединяются с трубой путем сварки. В зависимости от требований Заказчика лопастные сваи покрывают защитным антикоррозийным цинконаполненным грунтом либо горячим цинком, так же возможно покрытие вторым слоем порошково-полимерной краской. Двухлопастные винтовые сваи несут более высокую нагрузку и применяются на обычных грунтах для возведения легких строительных конструкций.

ОСНОВНЫЕ ПАРАМЕТРЫ ДВУХЛОПАСТНЫХ СВАЙ

Диаметр трубы сваи 57, 73, 76, 89, 108, 133 мм
Толщина стенки трубы 3,5-4 мм
Длина сваи от 1000 - 6000 мм
Диаметр лопасти 200, 250, 300, 350 мм
Покрытие цинконаполненный грунт, горячий цинк (80-110 мкм), порошково-полимерное


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Наименование Размер фланца, мм Толщина фланца Под диаметр трубы, мм
Оголовок 200х200 5 59, 73, 76, 89, 108, 133
Оголовок 250х250 5 59, 73, 76, 89, 108, 133
Оголовок 300х300 6 59, 73, 76, 89, 108, 133
Фланец 146 4 59, 73, 76
Фланец 230 6 89,108, 133
Ключ-переходник для ручного монтажа
Ключ-переходник для автоматического монтажа при помощи ямобура

АССОРТИМЕНТ СЕРИЙНО ВЫПУСКАЕМЫХ ДВУХЛОПАСТНЫХ СВАЙ

Наименование Диаметр трубы, мм Толщина стенки, мм Длина сваи, мм
SV2L-57 57 3,5 1000-6000
SV2L-73 73 3,5 1000-6000
SV2L-76 76 3,5 1000-6000
SV2L-89 89 3,5 1000-6000
SV2L-108 108 4 1000-6000
SV2L-133 133 4 1000-6000

УПАКОВКА И ПОГРУЗКА ДВУХЛОПАСТНЫХ СВАЙ

Вид упаковки   поддон
Количество бухт в упаковке   35 шт.
Дополнительная упаковка (по отдельному заказу) пленка ПЭ
Способы погрузки любой

ТИПОВЫЕ ВИДЫ УСТАНОВКИ ДВУХЛОПАСТНЫХ СВАЙ

1. Монтаж стойки на
двухлопастную сваю
2. Монтаж ограждений на
двухлопастных сваях
3. Монтаж входных групп
на двухлопастных сваях

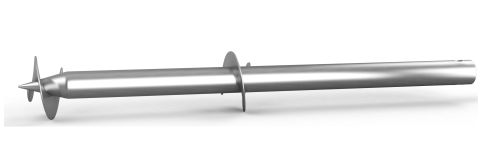

ДВУХЛОПАСТНАЯ СВАЯ

СХЕМА ДВУХЛОПАСТНОЙ СВАИ




ПРИМЕРЫ ИСПОЛНЕНИЯ




Для подробной консультации, Вы можете связаться с нами по телефонам: +7 (3513) 53-80-87, +7 (3513) 25-51-85
