СПИРАЛЬНЫЙ БАРЬЕР БЕЗОПАСНОСТИ (СББ)
Спиральный барьер безопасности СББ - представляет собой спираль, навитую из армированной колючей или армированной скрученной колючей ленты (АКЛ и ли АСКЛ). Витки спирали скреплены металлическими скобами, в трех, пяти или более равноудаленных точках по окружности витка спирали. При увеличении количества витков в СББ на один погонный метр и точек крепления по окружности, защитные свойства спирального барьера возрастают.
ОСНОВНЫЕ ПАРАМЕТРЫ СББ
| Диаметр барьера | 400, 450, 500, 600, 750, 900, 950, 955 мм |
| Длина в бухте | 10, 12, 15, 20, 25 м |
| Проволока (сердечник) | 2,5 мм - ГОСТ 9850, пружинная ГОСТ 9389 или стальная канатная - ГОСТ 7372 |
| Лезвия (шипы). | лента оцинкованная из стали тонколистовой ГОСТ 14918, толщиной 0,5-0,8 мм |
| Скобы крепления витков | проволока стальная низкоуглеродистая по ГОСТ 3282 диаметром 2,5 мм |
| Покрытие | горячий цинк (80-110 мкм) |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
АССОРТИМЕНТ СЕРИЙНО ВЫПУСКАЕМЫХ СПИРАЛЬНЫХ БАРЬЕРОВ
| Высота барьера, мм |
Кол-во витков в метре, шт. |
Кол-во точек крепления по окружности, шт. |
Тип колющей ленты | Длина бухты, м |
|---|---|---|---|---|
| 400 | 4/5/6,2/7 | 3/5 | АКЛ | 10, 15, 20, 25 |
| 500 | 4/5/6,2/7 | 3/5 | АКЛ | 10, 15, 20, 25 |
| 600 | 4/5/6,2/7 | 3/5 | АКЛ | 10, 15, 20, 25 |
| 750 | 4/5/6,2/7 | 3/5 | АКЛ | 10, 15, 20, 25 |
| 900 | 4/5/6,2/7 | 3/5 | АКЛ | 10, 15, 20, 25 |
| 950 | 4/5/6,2/7 | 3/5 | АКЛ | 10, 15, 20, 25 |
| 955 | 4/5/6,2/7 | 3/5 | АКЛ | 10, 15, 20, 25 |
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
СББ 500/15/5/3 АКЛ ОЦ:
СББ - спиральный барьер безопасности
500 - диаметр спирального барьера в мм
15 - длина бухты
5 - количество витков на 1 пог. м барьера
3 - количество точек крепления витков между собой по окружности барьера
АКЛ - изготовлен из армированной колющей ленты
ОЦ - оцинкованный
Защитные свойства спирального барьера безопасности (СББ) зависят от количества витков и точек крепления, с увеличением данных параметров увеличивается плотность и устойчивость барьера к физическим воздействиям на него.

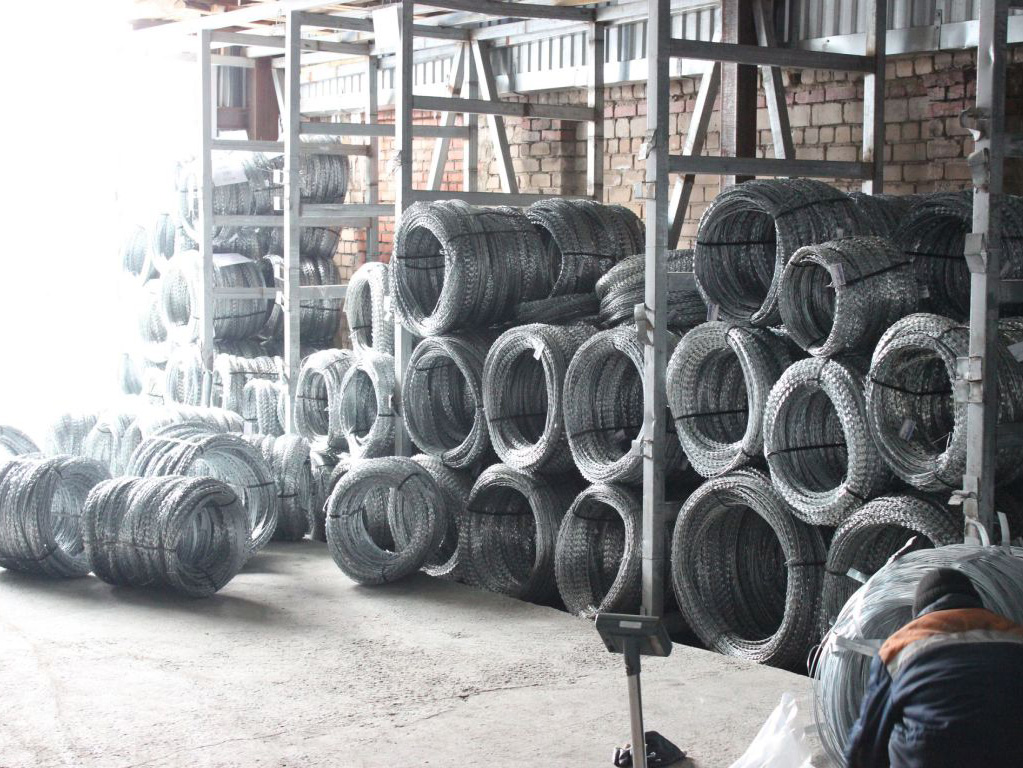

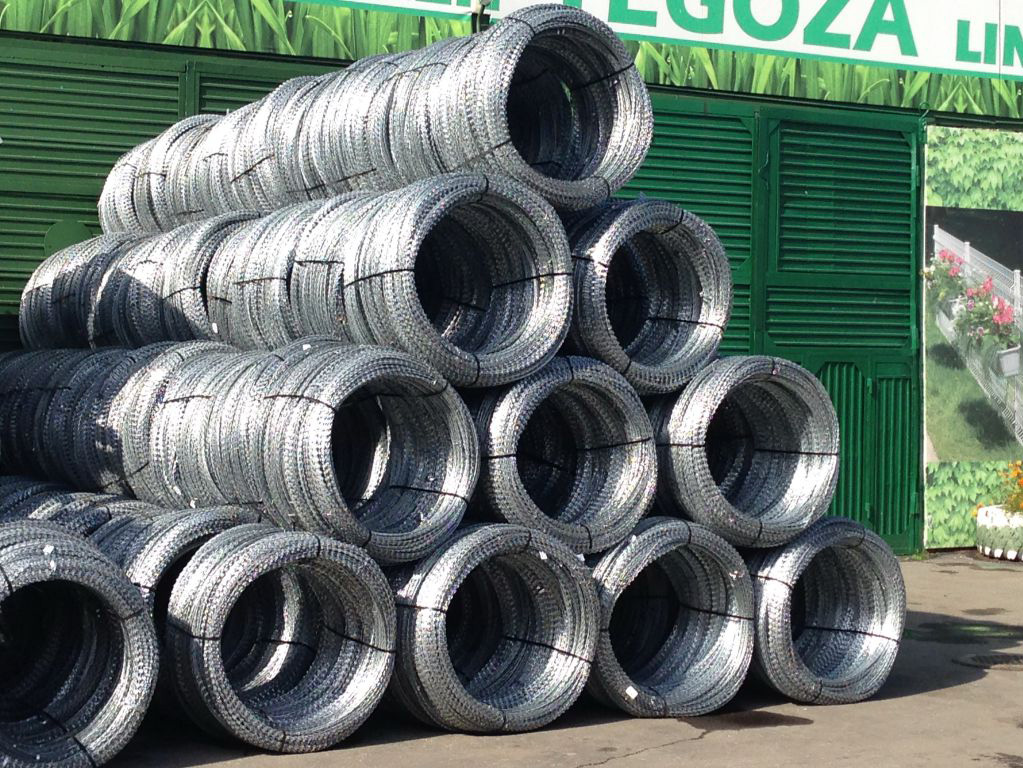

УПАКОВКА И ПОГРУЗКА СББ
| Вид упаковки | бухта |  |
|
| Количество бухт в упаковке | 10 шт. | ||
| Дополнительная упаковка (по отдельному заказу) | пленка ПЭ | ||
| Способы погрузки | любой | ||
ТИПОВЫЕ ВИДЫ УСТАНОВКИ СББ
 |
 |
 |
 |
| 1. Монтаж на Г-образные кронштейны из уголка |

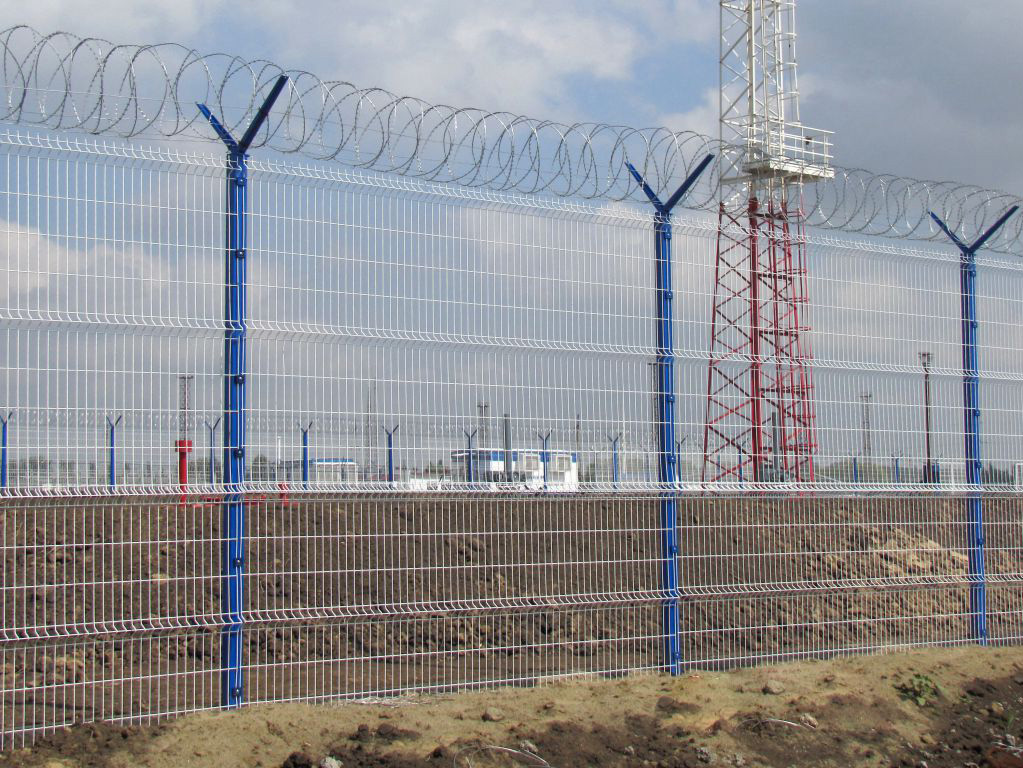

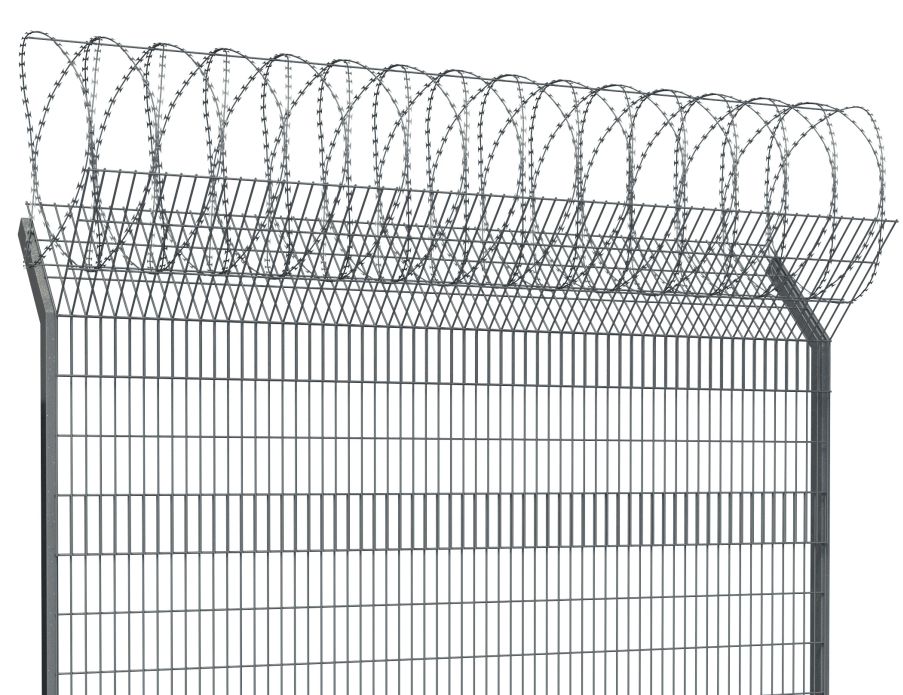

2. Монтаж на Г-образную стойку и сетчатую панель |

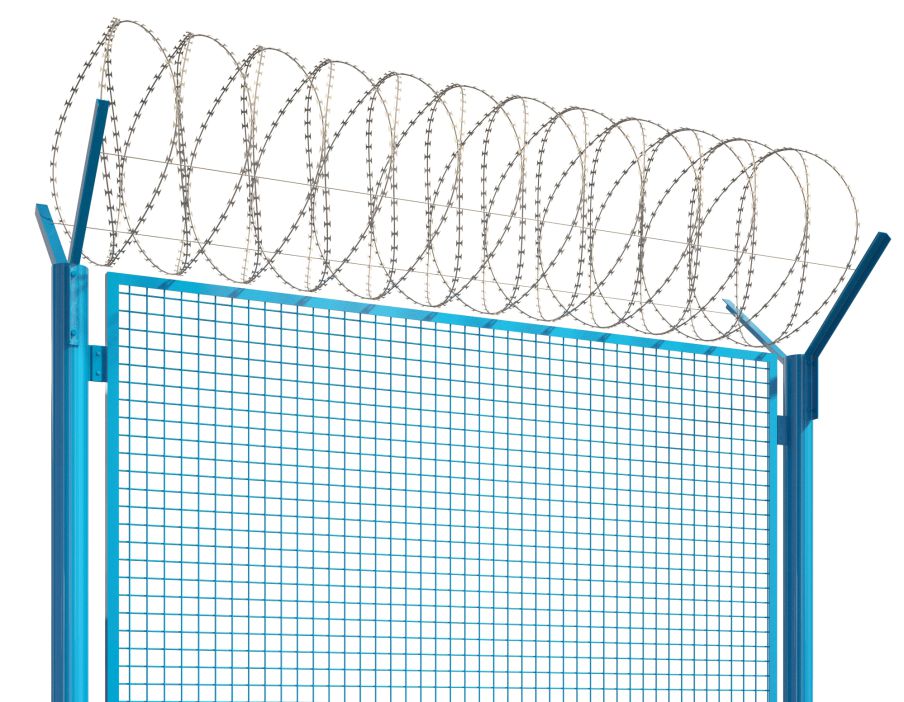

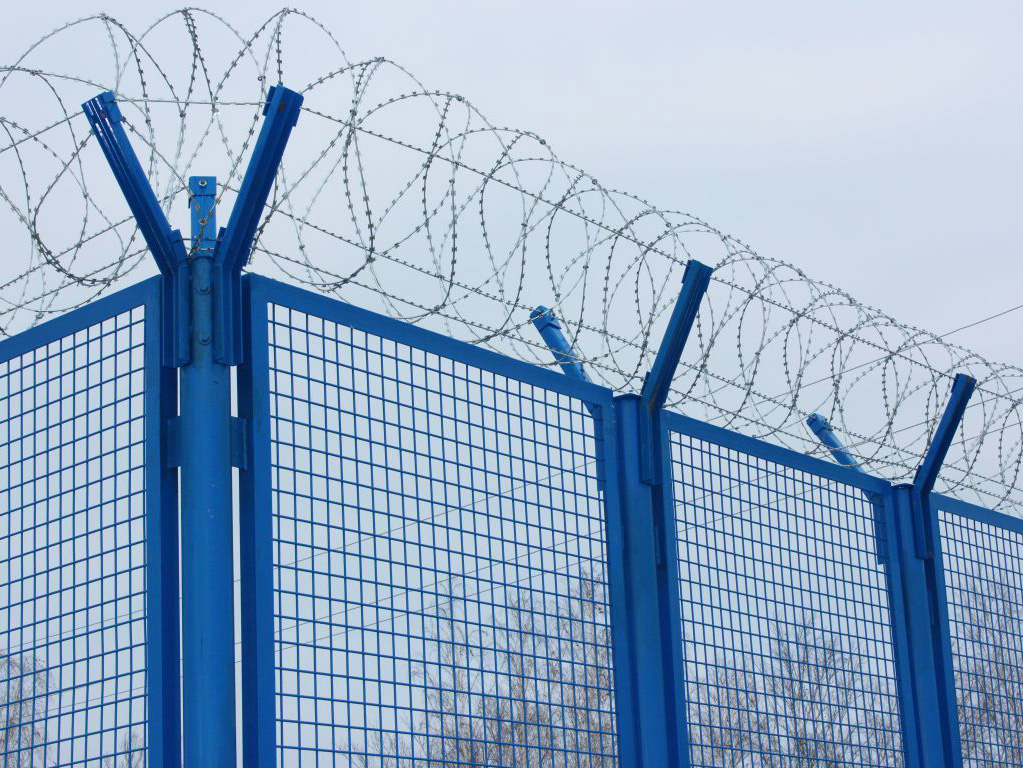

3. Монтаж на Y-образные кронштейны на бетонный забор |

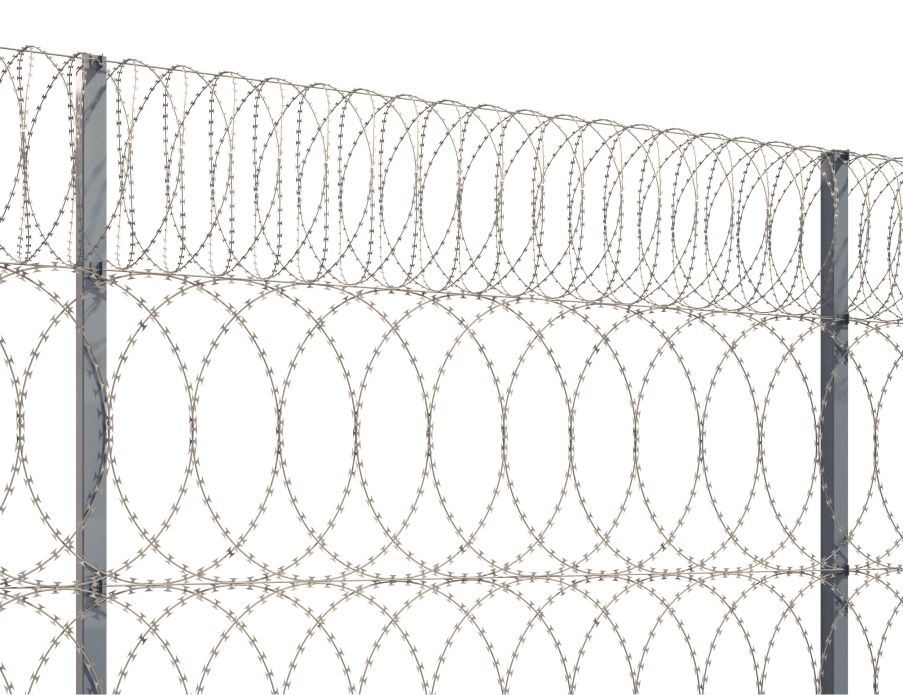

4. Монтаж на стойки ограждения |

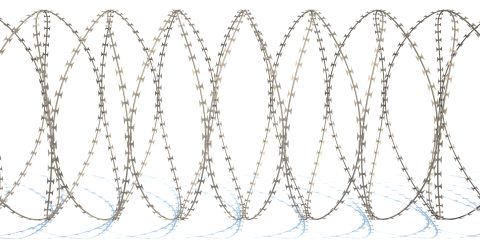

ВИД СББ
КОЛИЧЕСТВО ВИТКОВ СББ В РАБОЧЕМ ПОЛОЖЕНИИ

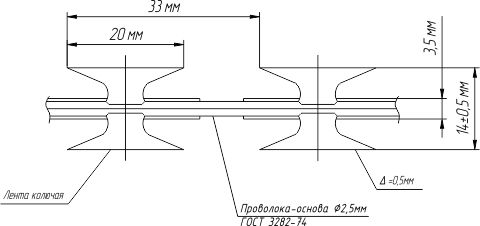

ПАРАМЕТРЫ АКЛ В СББ

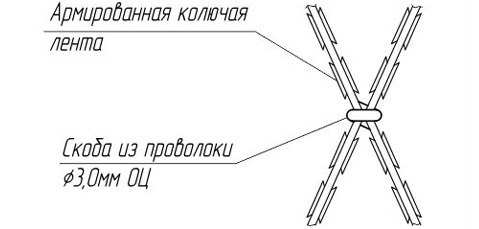

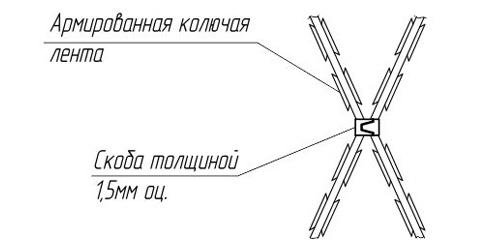

ВИДЫ СКРЕПЛЕНИЯ ВИТКОВ МЕЖДУ СОБОЙ
Скоба из оцинкованной проволоки диаметром 2,5 мм (стандарт)
Скоба из оцинкованной ленты диаметром 1,5 мм (под заказ)

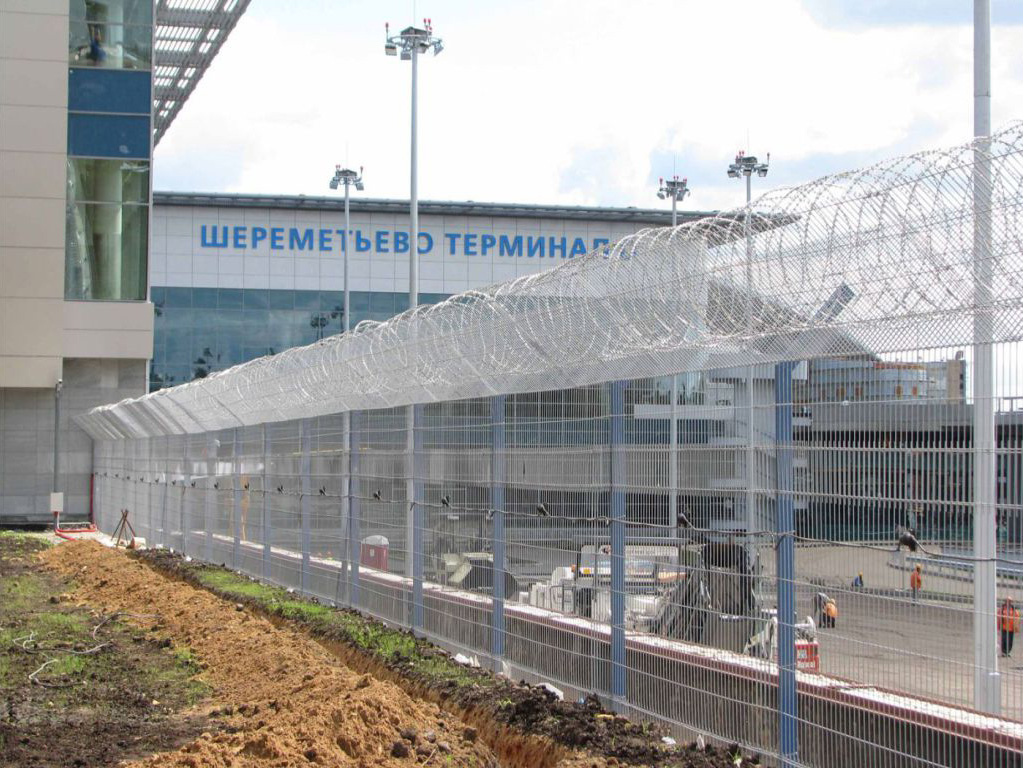

ПРИМЕРЫ ИСПОЛНЕНИЯ
Для подробной консультации, Вы можете связаться с нами по телефонам: +7 (3513) 25-51-85, +7 (3513) 53-80-87
или
заказать звонок на ваш телефон
СББ АКЛ
Спиральный барьер безопасности или сокращенно СББ, представляет собой спираль из АКЛ диаметром 400, 450, 500, 600, 750, 900, 950, 955 мм, витки спирали скрепляются между собой в 3, 5, или 7 точках окружности. Плотность спирального барьера зависит от количества витков на один погонный метр барьера, в стандартном исполнении количество витков в СББ 3, 5, 6,2 или 7. Стандартная длина бухты СББ 10, 12, 15, 20, 25 метров.
СББ применяется для сооружения защитного козырька на уже существующих металлических ограждениях, бетонных заборах и других. Козырьковое ограждение из колючей проволоки СББ АКЛ является на сегодняшний день одним из самых эффективных физических способов защиты периметра.
Колючая проволока СББ является разновидностью не взрывных защитных сооружений, которое воспрепятствует прохождению живой силы и легкого транспорта. СББ может нанести серьезные травмы, барьер практически не возможно преодолеть без специальных инструментов. Помимо резаных ран и царапин, при контакте с колючей проволокой, возможен летальный исход после сильной потери крови.
Колючая проволока СББ была изобретена в Германии в годы первой мировой войны и изначально называлась Спираль Бруно. Хорст Даннерт немецкий изобретатель стал накручивать колючую ленту из высокопрочной проволоки на барабан, тем самым получил колючее спиралевидное заграждение, фиксируя его колышками к грунту.

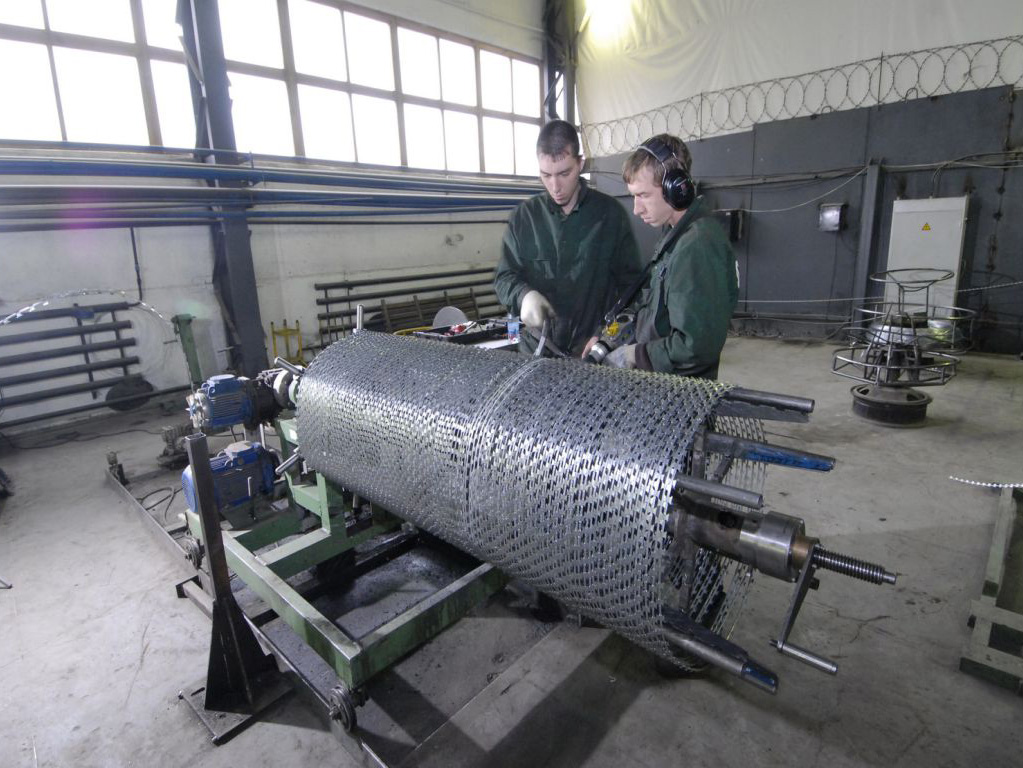

СББ изготавливается из металлического оцинкованного штрипса, который при помощи штампа обретает форму ленты с симметричными по обеим сторонам шипами, далее эта лента, через специальное устройство завальцовывает (обжимает) проволоку основу, так получается лента АКЛ. Далее ленту АКЛ наматывают, как пружину на барабаны, в зависимости от того какой диаметр СББ требуется изготовить, выбирается барабан данного диаметра, далее витки намотанной ленты АКЛ скрепляются между собой металлическими скобами. Готовая конструкция - бухта СББ снимается с барабана и отправляется на упаковку.
СББ АКЛ на данный момент является одним из наиболее эффективных физических средств защиты от перелаза через ограждение на охраняемую территорию.
